WELLE VORGELEGEWELLE GETRIEBE DODGE
Hergestellt in Frankreich
Cluster Zahnrad Welle Getriebe
4-Speed Transmission

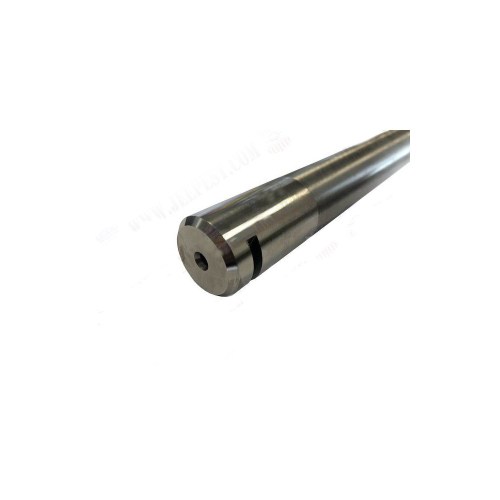

Cluster Zahnradwelle für das handgeschaltete 4-speed Getriebe. Diese Welle verläuft durch das Zentrum des Cluster Zahnrads und ist ein wesentlicher Bestandteil der Zahnradübertragung im Getriebe. Geeignet für verschiedene militärische Dodge Lastkraftwagen aus der WWII-Periode.
|
Anwendung 4-speed Transmission |
Teileart Cluster gear shaft (countershaft) |
|
Periode 1941-1947 |
Part number 556881 |
Eigenschaften
- Welle für Cluster Zahnrad in 4-speed Transmission
- Verläuft durch das Zentrum des cluster gear assembly
- Originale part number 556881
- Ersatzteil für WWII Militär-Lkw
- Unerlässlich für korrekte Zahnradübertragung
★ Präzisionsteil für das handgeschaltete 4-speed Getriebe wie in WWII Militärfahrzeugen verbaut.
Anwendung
Geeignet für Dodge WC-Serie (1941-1947) bis Seriennummer 61126289, WD-15 bis Seriennummer 83300001, WD-20/WD-21 bis Seriennummer 81211001, WF bis Seriennummer 81335001, und WFM bis Seriennummer 83500001. Ausschließlich für Fahrzeuge mit handgeschalteter 4-speed Transmission.
Montagehinweise
Die countershaft wird durch das cluster gear assembly installiert und mit einer lock plate verriegelt. Bei der Montage zunächst das cluster gear assembly mit Nadelbuchsen und Filzringen versehen, dummy shaft verwenden um Lager während der Montage in Position zu halten, danach endgültige countershaft von hinten einschlagen während dummy shaft herauskommt. Auf korrekte Ausrichtung von woodruff key und thrust washers achten.
Kompatibilität
Ausschließlich geeignet für 4-speed Transmissionen in Dodge WC/WD/WF-Serie Lkw. NICHT kompatibel mit 3-speed Transmissionen oder späteren Getriebebauarten. Seriennummern beachten — dieses Teil ist nur für frühe Produktion bis zu den angegebenen Seriennummern. Späte Produktion erhielt andere part numbers.
Historischer Kontext
Die Dodge WC-Serie Lkw bildeten das Rückgrat der amerikanischen Militärlogistik während WWII, mit mehr als 250.000 produzierten Einheiten. Das robuste handgeschaltete 4-speed Getriebe war bekannt für Zuverlässigkeit unter schweren Einsatzbedingungen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC51 (early) | 1942 |
| Dodge WC51 weapons carrier | 1942, 1943, 1944, 1945 |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
| Dodge WC64 KD ambulance | 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
