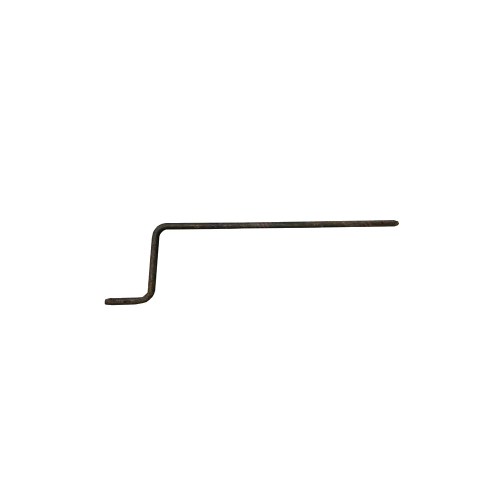

KURBEL MOTORSTART DODGE (WINDE)
Motorankurbelgriff Dodge WC (Windenausführung)
Für Fahrzeuge mit Braden MU Winde
Griff zum manuellen Ankurbeln des Motors bei Dodge WC Fahrzeugen, die mit einer Braden MU Winde ausgestattet sind. Aufgrund der Anwesenheit der Winde hat die lange Ausführung dieses Griffs eine Gesamtlänge von circa 60 cm (24 Zoll), wodurch der Kurbelzapfen in der Kurbelwelle hinter der Windenkonstruktion erreicht werden kann.
|
Material Stahl |
Ausführung Windenmodell (lang) |
|
Länge Circa 60 cm (24") |
Anwendung Dodge WC mit Winde |
Eigenschaften
- Spezielle lange Ausführung für Fahrzeuge mit Braden MU Winde
- Reichweite hinter der Frontwinden-Konstruktion
- Stahlkonstruktion mit abgewinkeltem Handgriff
- Zähne circa 3 cm vom Achsenende
- Kompatibel mit Kurbelwelle der T-214, T-215 Motoren
★ Wesentliches Bauteil zum manuellen Starten des Motors, wenn der elektrische Anlasser nicht funktioniert. Die lange Ausführung ist speziell für den Einsatz an Fahrzeugen mit Frontwinde konzipiert.
Anwendung
Geeignet für Dodge WC Fahrzeuge, die mit Braden MU Frontwinde ausgestattet sind: WC 1/2 ton 4x4 mit Winde (1941-1942), WC 3/4 ton 4x4 mit Winde wie WC-52, WC-56 (1942-1945), und WC 1-1/2 ton 6x6 mit Winde wie WC-62, WC-63 (1943-1945). Passt NICHT an Fahrzeuge ohne Winde — dafür ist die kurze Ausführung erforderlich (circa 40 cm).
Montagehinweise
Der Griff wird während des Transports in einer speziellen Halterung aufbewahrt, die an der vorderen Windenecke montiert ist. Zur Verwendung: die gezahnte Achse in die Kurbelzapfen-Öffnung in der Kurbelwelle einsetzen, sicherstellen, dass die Zähne korrekt greifen, und mit kräftigem Schwung kurbeln. Nach Gebrauch zurück in die Halterung an Frontstoßstange/Windenkonstruktion.
Kompatibilität
WICHTIG: Dies ist die LANGE Ausführung für Fahrzeuge MIT Braden MU Winde. Für Fahrzeuge OHNE Winde (wie WC-51, WC-53, WC-54) ist eine kürzere Ausführung (CC-561973) von circa 40 cm Länge erforderlich. Die längere Version kompensiert die zusätzliche Entfernung durch den Windenaufbau an der Vorderseite des Chassis.
Historischer Kontext
Bei Dodge WC Fahrzeugen mit Frontwinde wurde das Chassis an der Vorderseite verlängert, um die Braden MU Winde montieren zu können, was in circa 25 cm zusätzlicher Länge resultierte. Dies machte einen verlängerten Kurbelgriff notwendig, um die Kurbelwelle für manuelles Starten in Notsituationen erreichen zu können.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
