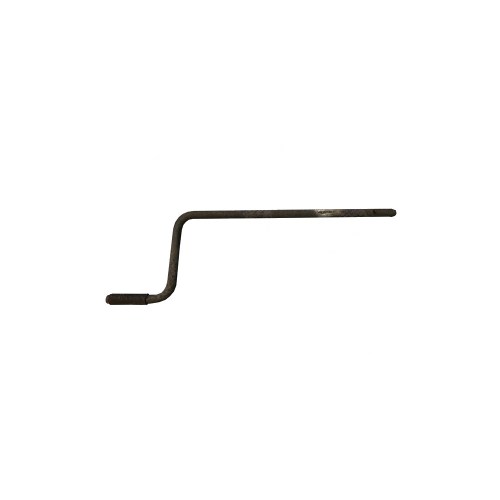

ANLASSERKURBELGRIFF DODGE (OHNE WINDE)
Starterkurbel Dodge WC (ohne Seilwinde)
Für 3/4 Tonnen Modelle
Starterkurbel zum manuellen Starten des Motors bei defektem Anlasser oder leerer Batterie. Diese Ausführung ist spezifisch für Fahrzeuge ohne Frontwinde und hat die kürzere Länge, die auf den Standard-Frontstoßfänger ohne Winden-Verlängerung passt.
|
Material Stahl |
Ausführung Non-winch (kurzes Modell) |
|
Länge 24 Zoll (61 cm) |
Anwendung 3/4 Tonnen 4x4 ohne Winde |
Eigenschaften
- T-förmiges Ende mit zwei Nasen für Kurbelwellen-Kupplung
- Kürzeres Modell für Fahrzeuge ohne Winde
- Abgewinkelter Griffbereich für bessere Hebelwirkung
- Unerlässliches Werkzeug für Notstart
- Original CC Nummer 561973
★ Ein unverzichtbares Teil für jedes Restaurierungsprojekt. Die Starterkurbel wurde serienmäßig als Werkzeug mitgeliefert und ermöglichte den manuellen Motorstart, wenn der elektrische Anlasser im Gelände versagte.
Anwendung
Geeignet für Dodge WC 3/4 Tonnen 4x4 Modelle ohne Frontwinde (wie WC-51, WC-53, WC-54, WC-56). Nicht geeignet für Winden-Ausführungen (wie WC-52, WC-57), die eine längere Kurbel (33 Zoll, CC 598306) benötigen aufgrund des 10 Zoll längeren Frontstoßfängers.
Montagehinweise
Das T-förmige Ende wird in die Kurbelwellen-Öffnung an der Motorvorderseite gesteckt. Die zwei Nasen greifen in Schlitze der Kurbelwelle. Beim Motorstart wird die Kurbel automatisch durch die abgeschrägte Form der Kupplung herausgedrückt. Verwenden Sie immer die richtige Technik: Daumen AUF DERSELBEN SEITE wie die Finger (nicht umfassen) und nach oben ziehen — niemals drücken. Dies verhindert schwere Verletzungen bei Rückschlag.
Kompatibilität
Dies ist die kurze Kurbel (24 Zoll gesamt) für non-winch Modelle. Fahrzeuge MIT Winde (WC-52, WC-57, WC-58, WC-63) haben einen 10 Zoll längeren Frontstoßfänger und benötigen die längere 33 Zoll Kurbel (CC 598306). Die beiden sind NICHT austauschbar — die kurze Kurbel erreicht die Kurbelwelle bei Winden-Modellen nicht.
Historischer Kontext
Ab 1942 wurde bei allen Dodge 3/4 Tonnen WC-Fahrzeugen serienmäßig eine Starterkurbel als Teil des Werkzeugsatzes mitgeliefert. In unwegsamem Gelände oder bei extremen Temperaturen konnte die Kurbel den Unterschied zwischen erfolgreicher Mission und Liegenbleiben ausmachen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
