PAD DRAFT GETRIEBEHEBEL DODGE WINDE
Dichtung Getriebehebel
Für Dodge WC mit Winde (mit PTO-Hebeldurchgang)

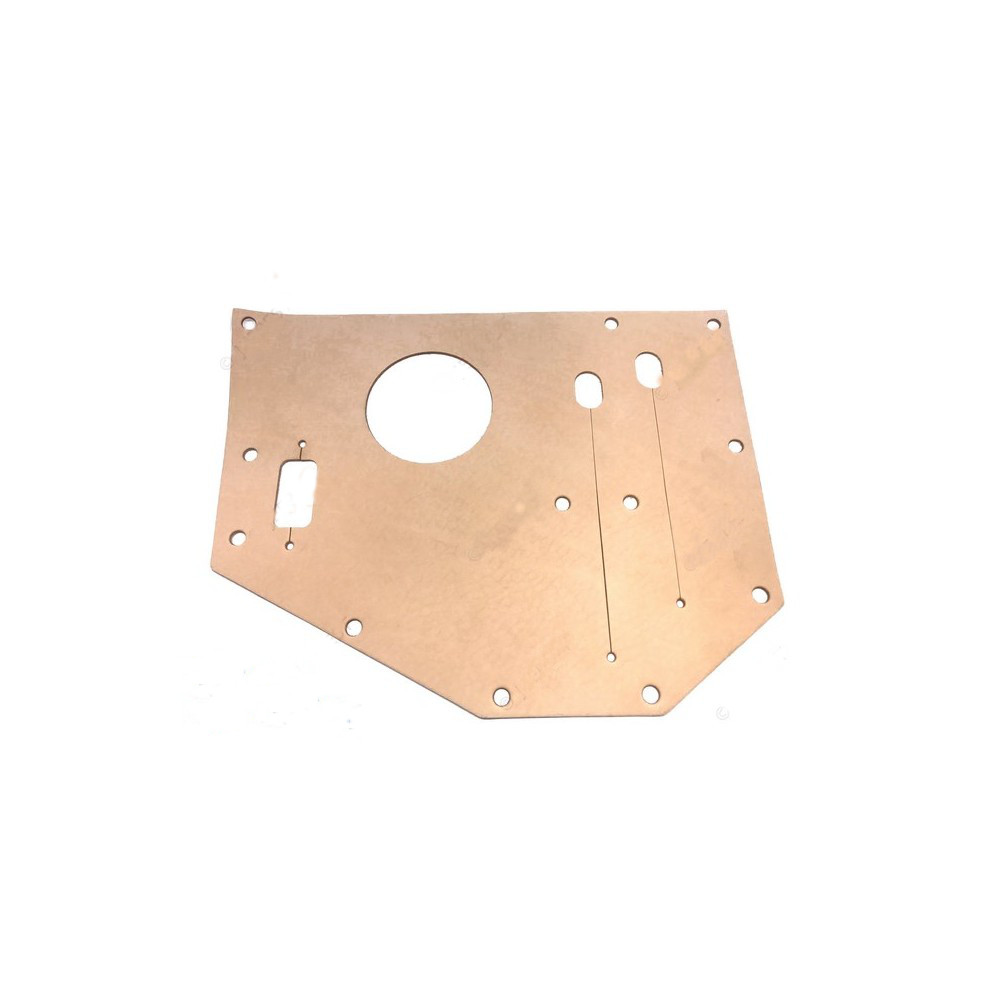

Reproduktion der originalen Zugluftabdichtung für Getriebe- und Verteilergetriebehebel an Dodge WC 3/4 ton Fahrzeugen. Diese Ausführung verfügt über eine zusätzliche Öffnung für den PTO-Hebel (Power Take-Off) und ist daher speziell für Fahrzeuge mit Frontwinde vorgesehen.
|
Material Rubber/vilt compositie |
Ausführung Met PTO-hendelgat |
|
Verwendung WWII Dodge WC 3/4 ton met lier |
Funktion Tochtafdekking cabine-vloer |
Eigenschaften
- Reproduktion eines originalen WWII-Teils
- Mit Öffnung für PTO-Hebel (Windenfahrzeuge)
- Schützt vor Staub, Feuchtigkeit und Zugluft
- Montiert um Getriebe- und Verteilergetriebehebel
- Spezifisch für 3/4 ton WC-Serie mit Braden-Winde
★ Diese Reproduktionsdichtung ist unverzichtbar für eine korrekte Restaurierung von Dodge WC Windenfahrzeugen. Das zusätzliche Loch für den PTO-Hebel unterscheidet diese Ausführung von der Standardversion ohne Winde.
Anwendung
Geeignet für Dodge WC 3/4 ton 4x4 Fahrzeuge (1942-1945), die mit einer Frontwinde ausgestattet sind, wie WC-52, WC-57 und WC-63 Windenmodelle. Der PTO-Hebel bedient den Antrieb der Braden MU-2 Winde über das Getriebe.
Montagehinweise
Montage auf dem Kabinenboden um die Öffnungen für Getriebe- und Verteilergetriebehebel. Die Öffnung für den PTO-Hebel muss auf der linken Seite (Fahrerseite) des Getriebehebels positioniert werden. Vor dem Anbringen der Hebel und Knäufe montieren.
Kompatibilität
NUR für Dodge WC-Modelle mit Frontwinde (winch). Fahrzeuge ohne Winde verwenden die Standarddichtung ohne PTO-Loch (CC966650). Nicht kompatibel mit 1/2 ton WC-Modellen oder 6x6 Modellen — diese haben andere Konfigurationen.
Historischer Kontext
Während des WWII wurden etwa 1 von 10 Dodge WC Cargo Trucks ab Werk mit einer Braden-Winde ausgestattet. Der PTO-Antrieb befand sich auf der linken Seite des Getriebes und erforderte einen separaten Hebel durch den Kabinenboden.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC51 weapons carrier | 1942, 1943, 1944, 1945 |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
