MOTORHAUBENSCHARNIER DODGE (2 HÄLFTEN)

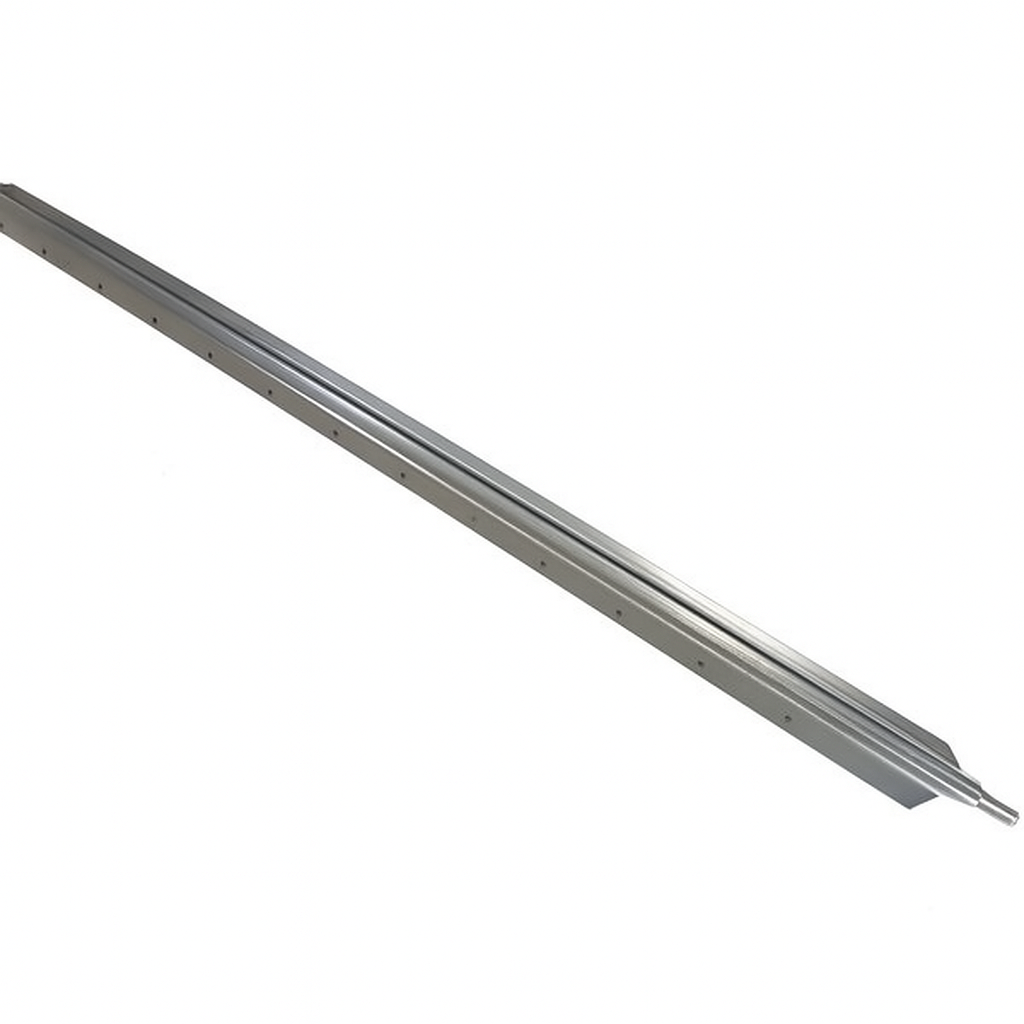

Motorhaubenscharnier Dodge WC-Serie
Komplett mit Hohlnieten – Satz aus 2 Hälften
Motorhaubenscharnier für Dodge WC-Serie Lkws, bestehend aus zwei Scharnierhälften (männlicher und weiblicher Teil), die ineinander gleiten. Das Scharnier verbindet beide Motorhaubenhälften und wird mit Hohlnieten (tubular rivets) befestigt.
|
Material Stahl |
Ausführung Blanker Stahl – bereit für Grundierung und Lack |
|
Anwendung Dodge WC-Serie Militär-Lkws |
Befestigung Mit Hohlnieten (tubular rivets) |
Eigenschaften
- Reproduktion des Originalteils
- Bestehend aus 2 Scharnierhälften, die ineinander gleiten
- Geeignet für Befestigung mit Hohlnieten
- Zur Montage zwischen beiden Motorhaubenhälften
- Vollständiges Scharniersystem
★ Präzise Reproduktion des originalen Dodge WC Motorhaubenscharniers. Nach der Montage bilden die beiden Hälften ein funktionierendes Scharnier, das beide Motorhaubenhälften verbindet und ein geschmeidiges Öffnen ermöglicht.
Anwendung
Geeignet für Dodge WC-Serie 3/4 ton 4x4 Lkws (1942-1945) und 1-1/2 ton 6x6 Modelle (1943-1945). Auch verwendbar für Nachkriegsmodelle Dodge Power Wagon. Für Dodge WC 1/2 ton 4x4 (1941-1942) kann eine Anpassung erforderlich sein.
Montagehinweise
Die beiden Scharnierhälften werden jeweils mit Hohlnieten an der entsprechenden Motorhaubenhälfte befestigt. Empfohlene Vorgehensweise: alte Nieten ausbohren, Motorhaubenhälften reparieren und richten, Innenseiten grundieren und eventuell vorlackieren, die nach der Montage nicht mehr erreichbar sind, Scharniere mit Hohlnieten (tubular rivets) befestigen, danach die zwei Scharnierhälften ineinander schieben. Eine Nietzange mit der richtigen Matrize für tubular rivets wird für eine korrekte Verarbeitung empfohlen.
Kompatibilität
Passt auf die meisten 3/4 ton und 6x6 Dodge WC-Modelle ohne Anpassung. Für 1/2 ton Modelle (WC-1 bis WC-50) kann eine gewisse Anpassung erforderlich sein – beachten Sie, dass die WC53/WC54 Krankenwagen-Modelle eine etwas längere Scharnierversion hatten aufgrund des geneigten Motorhaubenwinkels. Beide Scharnierhälften gleichzeitig ersetzen für korrekte Funktion.
Historischer Kontext
Das Dodge WC Motorhaubenscharnier war ein charakteristisches Element der WWII-Ära Dodge Lkws. Die Motorhaube bestand aus zwei Hälften, die sich von der Mitte aus öffneten, verbunden durch ein zentrales Scharnier mit Hohlnieten – eine robuste Konstruktion, geeignet für militärische Feldbedingungen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC51 (early) | 1942 |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
