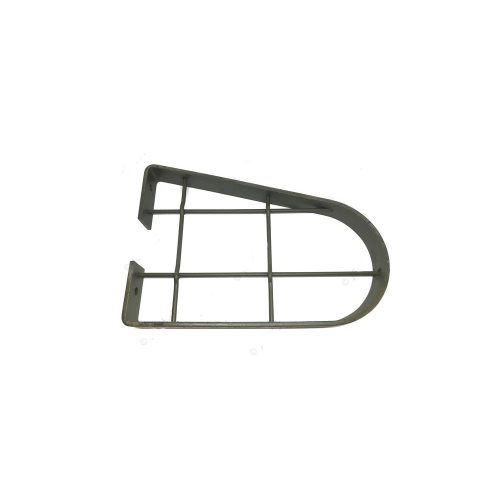

SCHUTZGITTER SCHEINWERFER LINKS FRÜH REPRO
Scheinwerferschutzgitter Links Frühes Modell
Ohne Aussparung für Blackout-Lampe
Reproduktion des frühen symmetrischen Scheinwerferschutzgitters für die linke Seite. Frühe Fahrzeuge der Dodge WC-Serie hatten identische Schutzgitter auf beiden Seiten, ohne zusätzliche Aussparung für die Blackout-Fahrlampe. Kennzeichnend sind die zentrierten vertikalen Stäbe in 'Wire-in'-Konstruktion, bei der die Stäbe durch gebohrte Löcher im Rahmen laufen.
|
Material Staal, gelast |
Ausführung Vroeg model, symmetrisch |
|
Seite Links |
Besonderheiten Wire-in constructie, gecentreerde staven |
Eigenschaften
- Reproduktion des frühen Typs Scheinwerferschutzgitter
- Symmetrisches Design ohne Blackout-Lampe-Aussparung
- Wire-in-Konstruktion: vertikale Stäbe durch gebohrte Löcher
- Zentrierte interne horizontale Stäbe
- Für Fahrzeuge bis Mitte 1942
★ Korrekte Reproduktion des frühen Scheinwerferschutzgitters wie es bei den ersten Produktionsserien der Dodge WC 3/4-ton und 6x6 Fahrzeuge verwendet wurde.
Anwendung
Für frühe Dodge WC 3/4-ton 4x4 Fahrzeuge (1942-Anfang 1943) und WC 1½-ton 6x6 Fahrzeuge (frühe Produktion). Ab Mitte 1942 wurden die symmetrischen Schutzgitter allmählich durch asymmetrische Typen mit größerem linken Schutzgitter für die Blackout-Fahrlampe ersetzt.
Montagehinweise
Die vertikalen Stäbe müssen immer vor den horizontalen Stäben montiert werden. Wire-in-Konstruktion: vertikale Stäbe laufen durch gebohrte Löcher im Rahmen. Befestigung am Scheinwerferring nach Originalspezifikationen.
Kompatibilität
Passt NUR auf frühe WC-Modelle ohne integrierte Blackout-Lampe. Nicht kompatibel mit späten Modellen, die ab Ende 1942 die asymmetrischen Schutzgitter erhielten. Achtung: frühe Fahrzeuge, die später mit Retrofit-Blackout-Lampen-Kit ausgerüstet wurden, haben möglicherweise eine angepasste Befestigung.
Historischer Kontext
Die frühen Fahrzeuge der WC-Serie erhielten symmetrische Scheinwerferschutzgitter bis Mitte/Ende 1942. Als die Blackout-Fahrlampe zum Standard wurde, erschien das größere asymmetrische linke Schutzgitter. Die Wire-in-Konstruktion mit zentrierten Stäben war charakteristisch für die ersten Produktionsserien.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
