KUPPLUNGSSCHEIBE FÜR DODGE 3/4 TON
Kupplungsscheibe für Dodge 3/4 Ton WC-Serie
10 Zoll, 10 Verzahnungen

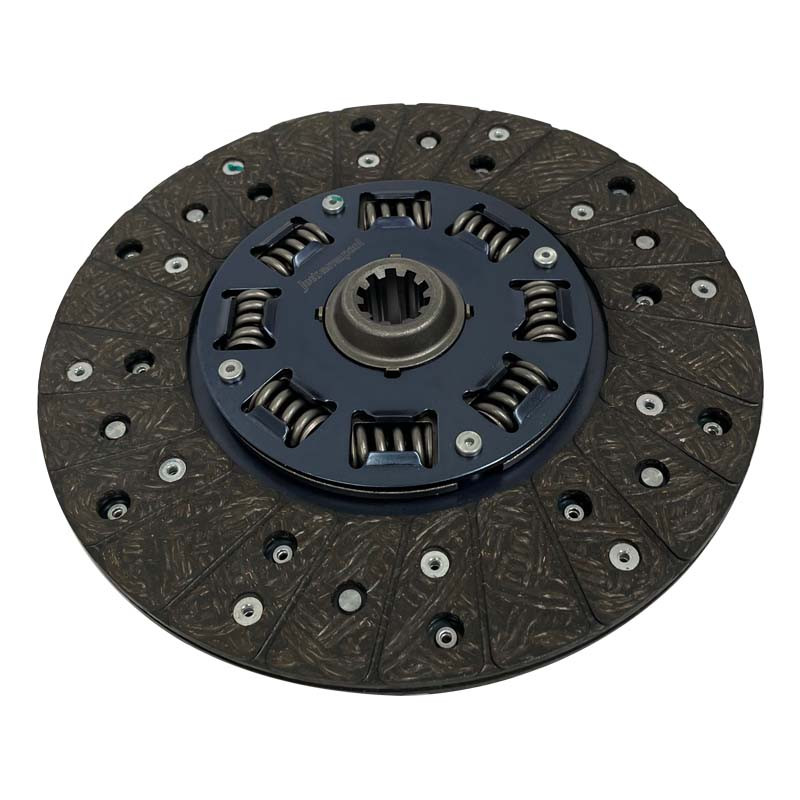

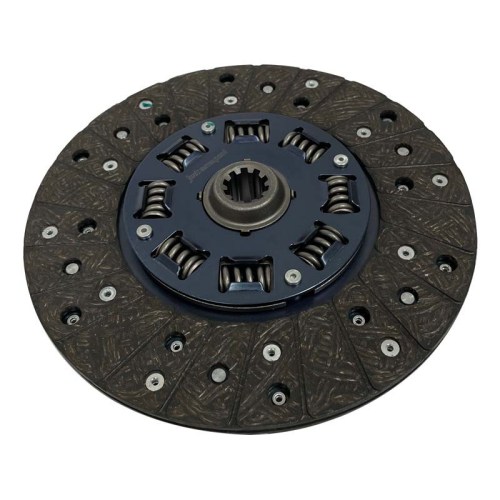

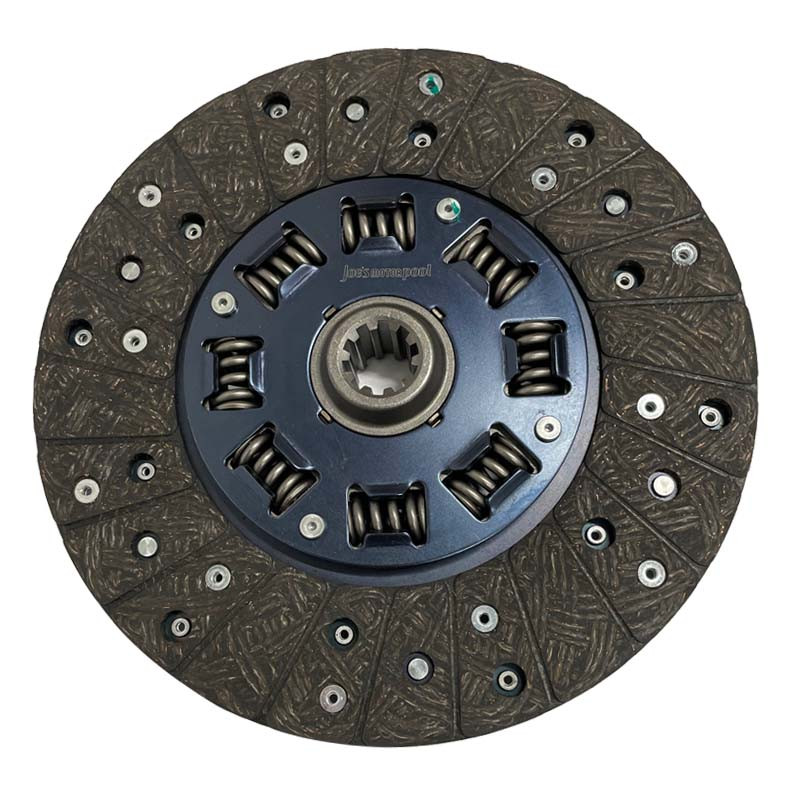

Kupplungsscheibe (clutch disc) für Dodge WC 3/4 ton 4x4 Lastwagen aus dem Zweiten Weltkrieg. Diese Kupplungsscheibe ist geeignet für die T-214 Modelle, die von 1942 bis 1945 produziert wurden, und bildet das wesentliche Verbindungselement zwischen dem Chrysler Flathead-Motor und dem Vierganggetriebe.
|
Abmessung 10 Zoll (254 mm) |
Ausführung 10 Verzahnungen, Trockenscheibe |
|
Anwendung Dodge WC 3/4 ton 4x4 |
Typ Kupplungsscheibe (disc) |
Eigenschaften
- 10 Zoll Durchmesser Kupplungsscheibe
- 10 Verzahnungen für Anschluss an Getriebeeingangswelle
- Trockenscheibe mit organischem Belag
- Geeignet für 230 ci (3,8 Liter) L-head Motor
- Ersatz nach Original Borg & Beck Spezifikationen
★ Wesentliches Bauteil für die Kupplung von Dodge WC 3/4 ton Lastwagen. Prüfen Sie vor Bestellung, ob Ihr Fahrzeug mit dem 10-Zoll-Kupplungssystem ausgestattet ist.
Anwendung
Dodge WC 3/4 ton 4x4 Lastwagen, T-214 Engineering-Code (1942-1945). Dies umfasst die Modelle WC-51, WC-52, WC-53, WC-54, WC-55, WC-56, WC-57, WC-58, WC-59, WC-60, WC-61, WC-64 und verwandte Varianten mit dem 230 Kubikzoll (3,8 Liter) Chrysler Flathead-Motor und Vierganggetriebe.
Montagehinweise
Prüfen Sie bei der Montage das Pilotlager im Schwungrad und ersetzen Sie es bei Bedarf. Sorgen Sie für korrekte Zentrierung der Kupplungsscheibe mit einem Zentrierdorn vor dem Anziehen der Druckplatte. Stellen Sie die Finger der Druckplatte (pressure plate) korrekt nach TM 9-1808A Spezifikationen ein. Prüfen Sie das Kupplungspedal-Lüftspiel nach der Montage.
Kompatibilität
NICHT kompatibel mit Willys MB/GPW (8 Zoll Kupplung) oder späteren Dodge M37 Modellen (10 Zoll aber andere Spezifikationen). Der 10-Verzahnungs-Anschluss ist spezifisch für das WC-Serie Vierganggetriebe. Prüfen Sie immer die Anzahl der Verzahnungen und den Durchmesser Ihrer vorhandenen Kupplungsscheibe vor Bestellung.
Historischer Kontext
Die Dodge WC 3/4 ton Serie wurde von 1942 bis 1945 mit insgesamt über 250.000 Exemplaren produziert und bildete das Rückgrat der alliierten Logistik während des WWII. Das 10-Zoll-Kupplungssystem war robuster als das der leichteren 1/2 ton Modelle und geeignet für das höhere Drehmoment des 92 PS Motors.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
