Keil für Zahnrad auf Kurbelwelle
Passfeder für Zahnrad auf Kurbelwelle
Woodruff key für Steuerrad

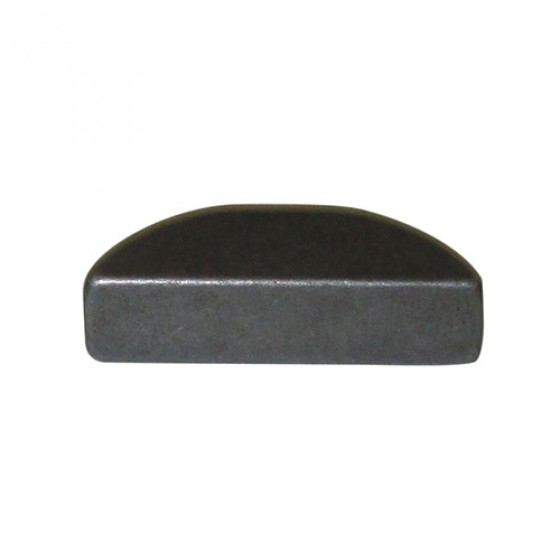

Unverzichtbare halbmondförmige Stahlpassfeder für die Befestigung und Positionierung des Zahnrads auf der Kurbelwelle. Diese Woodruff key sorgt für korrekte Ausrichtung und verhindert das Verrutschen des Zahnrads, entscheidend für die Beibehaltung der richtigen Steuerung des Ventiltriebs.
|
Typ Woodruff key (Halbmond-Passfeder) |
Material Gehärteter Stahl |
|
Anwendung Kurbelwellen-Zahnrad Befestigung |
Funktion Steuerzeit-Positionierung |
Eigenschaften
- Halbmondförmige Konstruktion für optimale Passung
- Gehärteter Stahl für Langlebigkeit und Verschleißfestigkeit
- Präzise Abmessungen für straffe Passung in Kurbelwellen-Nut
- Verhindert Verrutschen und falsche Ventilsteuerung
- Wesentliches Bauteil bei Motorüberholung
★ Ersetzen Sie die Passfeder immer beim Ausbau des Kurbelwellen-Zahnrads. Eine verschlissene oder beschädigte Passfeder kann zu Steuerungsproblemen und schweren Motorschäden führen.
Anwendung
Wird bei Motoren mit zahnradgetriebenem Ventiltrieb verwendet. Die Passfeder passt in eine gefräste Nut in der Kurbelwelle und im Zahnrad und verhindert, dass sich das Zahnrad gegenüber der Kurbelwelle dreht. Kritisches Bauteil für die Beibehaltung der korrekten Ventilsteuerung.
Montagehinweise
Setzen Sie die Passfeder vollständig in die Nut der Kurbelwelle ein, bevor Sie das Zahnrad montieren. Das Zahnrad sollte leicht angeklopft werden müssen, nicht frei gleiten. Prüfen Sie, dass die Passfeder korrekt in beiden Nuten (Kurbelwelle und Zahnrad) sitzt. Verwenden Sie niemals eine beschädigte oder verschlissene Passfeder erneut.
Kompatibilität
Achtung: Abmessungen variieren je nach Motor. Messen Sie die Nut in Ihrer Kurbelwelle und Ihrem Zahnrad genau vor der Bestellung. Falsche Größe führt zu schlechter Passung und möglichem Steuerungsverlust. Im Zweifel: Bringen Sie Ihre alte Passfeder als Referenz mit.
Historischer Kontext
Die Woodruff key wurde im späten 19. Jahrhundert patentiert und wurde zum Standard für Steuerräder in Verbrennungsmotoren. Die Halbmondform sorgt für selbstzentrierende Wirkung und einfache Montage.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
