LAGER LENKUNGSSCHNECKE CUV TIM-16
Timken

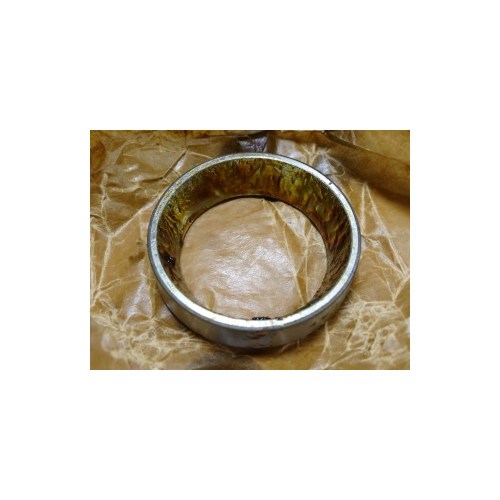

Lenkschnecken-Lagerschale TIM-16
Tapered roller bearing cup (Außenring)
Lenkschnecken-Lagerschale für das Lenkgetriebe von Dodge WC 3/4-Tonnen und 1-1/2 Tonnen Trucks aus dem Zweiten Weltkrieg. Diese tapered roller bearing cup (Außenring) ist ein präzisionsgefertigtes Lenkgetriebekomponente, das zusammen mit dem zugehörigen Konus (Innenring) für eine reibungslose und zuverlässige Funktion des Lenkmechanismus sorgt.
|
Typ Tapered roller bearing cup |
Hersteller Timken |
|
Anwendung Dodge WC Lenkgetriebe |
Periode 1942-1945 |
Eigenschaften
- Original Timken Teilenummer TIM-16
- Ersatznummer CC386642 / 386642
- Tapered roller bearing cup (Außenring)
- Für obere Position im Lenkgetriebe
- Originaltyp wie im Zweiten Weltkrieg verwendet
★ Timken tapered roller bearings wurden ab den 1940er Jahren standardmäßig in Militärfahrzeugen eingesetzt, aufgrund ihrer überlegenen Belastbarkeit und Zuverlässigkeit unter schweren Bedingungen.
Anwendung
Geeignet für Dodge WC 3/4-Tonnen Fahrzeuge (WC-51, WC-52, WC-56, WC-57, WC-58, usw.) und 1-1/2 Tonnen Trucks aus der Periode 1942-1945. Dies ist die obere Lagerschale im Lenkgetriebe (steering box upper cup). Auch anwendbar auf spätere Nachkriegsmodelle, die dieselbe Lenkgetriebekonstruktion verwenden.
Montagehinweise
Die Cup (Außenring) wird in das Lenkgetriebe eingepresst. Diese Cup arbeitet zusammen mit dem zugehörigen Konus und Rollen, um ein vollständiges tapered roller bearing zu bilden. Beim Austausch immer beide Komponenten (Cup und Konus mit Rollen) ersetzen und das Lenkgetriebe korrekt nach Spezifikation einstellen. Prüfen Sie das Gehäuse auf Verschleiß, bevor Sie neue Lager einbauen.
Kompatibilität
ACHTUNG: Dies ist nur die Cup (Außenring) — der Konus (Innenring mit Rollen) muss separat bestellt werden. Nicht austauschbar mit Lagern anderer Abmessungen. Timken-Lager sind austauschbar mit Lagern gleicher Teilenummer anderer Qualitätshersteller, aber überprüfen Sie immer die Abmessungen.
Historischer Kontext
Dodge produzierte über 255.000 WC 3/4-Tonnen Trucks zwischen 1942-1945 für die US-Armee und Alliierte. Timken lieferte die tapered roller bearings unter anderem für die Lenkgetriebe dieser Fahrzeuge, eine Technologie, die das Unternehmen 1898 patentiert hatte.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
