LENKGETRIEBEWELLE MIT SEKTOR
Sector Shaft Lenkgetriebe
Für Dodge WC 3/4 ton und 6x6

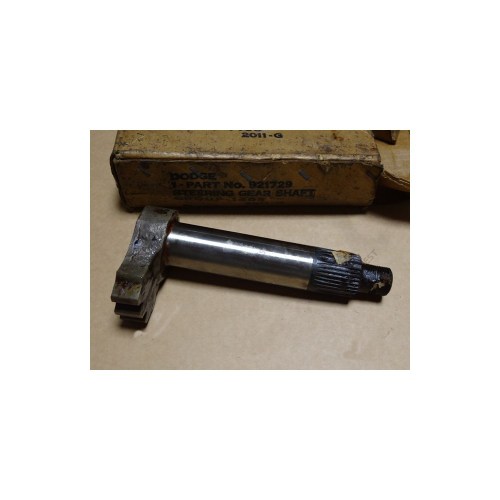

Sector shaft für das Lenkgetriebe von Dodge WC-Serie Fahrzeugen aus dem Zweiten Weltkrieg. Diese Welle verbindet das Schneckenrad im Lenkgehäuse mit dem Pitman Arm und ist ein wesentlicher Bestandteil des Lenksystems.
|
Anwendung Dodge WC 3/4 ton und 6x6 |
Periode WWII (1942-1945) |
|
Artikelnummer CC921729 |
Funktion Lenkgetriebe Sector Shaft |
Eigenschaften
- Sector shaft für Dodge WC Lenkgehäuse
- Bauteil des Schnecken-Segment-Lenksystems
- Verbindung zwischen Schneckenrad und Pitman Arm
- Originalspezifikation für WWII Dodge WC
- Geeignet für 3/4 ton und 6x6 Modelle
★ Sector shaft nach Originalspezifikation für das robuste Lenkgetriebe der Dodge WC-Serie wie im Zweiten Weltkrieg verwendet.
Anwendung
Dieses Teil passt auf Dodge WC 3/4 ton Modelle (WC-51, WC-52, WC-53, WC-54, WC-56, WC-57, WC-58, WC-59, WC-60) und 1½ ton 6x6 Modelle (WC-62, WC-63), die zwischen 1942 und 1945 produziert wurden. Es betrifft die zweite Generation der Dodge WC-Serie mit verstärktem Chassis und Achsen.
Montagehinweise
Der Sector shaft wird im Lenkgehäuse montiert, wobei das verzahnte Segment in das Schneckenrad an der Lenksäule eingreifen muss. Die Außenverzahnung nimmt den Pitman Arm auf. Die Montage erfordert korrekte Einstellung der Lagervorspannung mittels Ausgleichsscheiben am Lagerdeckel. Verwenden Sie neue Dichtungen bei der Montage.
Kompatibilität
Achtung: Dieses Teil ist spezifisch für die 3/4 ton und 6x6 Modelle (Artikelnummer CC921729). Für die früheren 1/2 ton WC-Modelle von 1941-1942 wurde ein anderes Teil verwendet (CC567150). Nicht austauschbar zwischen diesen Serien.
Historischer Kontext
Die Dodge WC-Serie war das Arbeitspferd der alliierten Armeen während des Zweiten Weltkriegs. Das robuste Schnecken-Segment-Lenkgetriebe war bekannt für seine Zuverlässigkeit unter schwierigen Bedingungen und ist ein charakteristisches Bauteil dieser legendären Lastwagen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
