Schraube mit Mutter Radring Montage

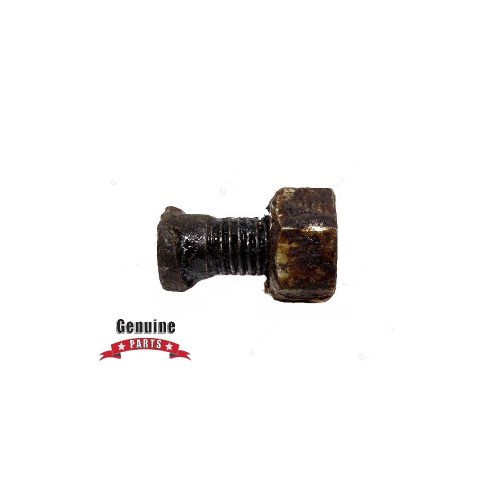

Schraube mit Mutter für Felgenring-Montage
Für zweiteilige Felgen (combat wheels)
Schraube mit zugehöriger Mutter für die Montage zweiteiliger Militärfelgen. Dieser Befestigungssatz hält die beiden Hälften der Felge zusammen und muss gemäß den Spezifikationen angezogen werden für einen sicheren Betrieb.
|
Ausführung Schraube mit Mutter |
Anwendung Felgenring-Montage |
|
Felgentyp Zweiteilige Felge (combat wheel / split rim) |
Anzugsdrehmoment 60-70 ft.lbs (siehe Montagehinweise) |
Eigenschaften
- Befestigung für zweiteilige Felgen
- Schrauben- und Muttern-Set
- Über Kreuz anziehen
- Ersatzteil für combat wheels
- Entspricht militärischen Spezifikationen
★ Wesentliches Bauteil für die sichere Montage zweiteiliger Militärfelgen. Korrekte Montage und Anzugsdrehmoment sind entscheidend für die Sicherheit.
Montagehinweise
Schrauben müssen über Kreuz angezogen werden, schrittweise ansteigend bis zum Endwert. Empfohlenes Anzugsdrehmoment gemäß TM 10-1513: 60-70 ft.lbs. Beginnen Sie bei 10 ft.lbs, erhöhen Sie schrittweise auf 25, 40 und schließlich 60-70 ft.lbs. Stellen Sie sicher, dass beide Felgenhälften gleichmäßig zusammengedrückt werden.
Kompatibilität
Diese Schrauben und Muttern sind für zweiteilige Felgen (combat wheels / split rims) vorgesehen, wie sie auf verschiedenen WWII 4x4 und 6x6 Fahrzeugen verwendet wurden. Achtung: verschiedene Fahrzeuge verwendeten unterschiedliche Schraubenstärken und Gewindespezifikationen. Willys MB/GPW verwendeten 1/2-20NF Schrauben mit 8 Stück pro Felge. Größere Lkw (CCKW, DUKW, Dodge WC) verwendeten 5/8" Schrauben mit 6 oder 10 Stück pro Felge je nach Typ.
Historischer Kontext
Zweiteilige Felgen (combat wheels) wurden während des WWII für schnellere Reparaturen im Feld entwickelt und konnten mit Beadlock-Ringen für Run-flat-Fähigkeit nach Beschädigung ausgestattet werden.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
