VORDERER BODENHUT PROFILSATZ
⚙️ TECHNISCHES DATENBLATT – FRONT FLOOR HAT CHANNEL KIT – WILLYS CJ-2A
📋 ALLGEMEINE BESCHREIBUNG

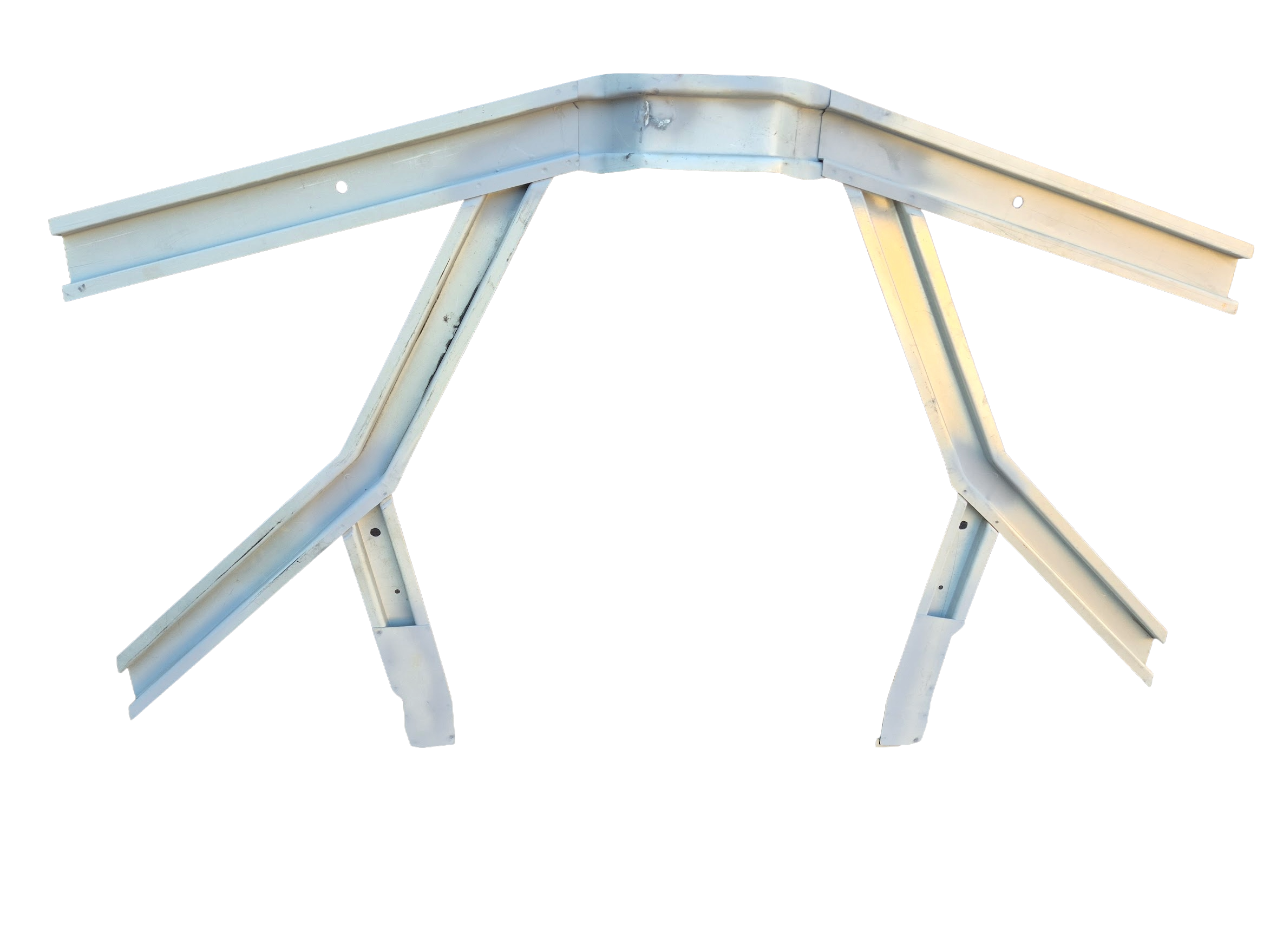

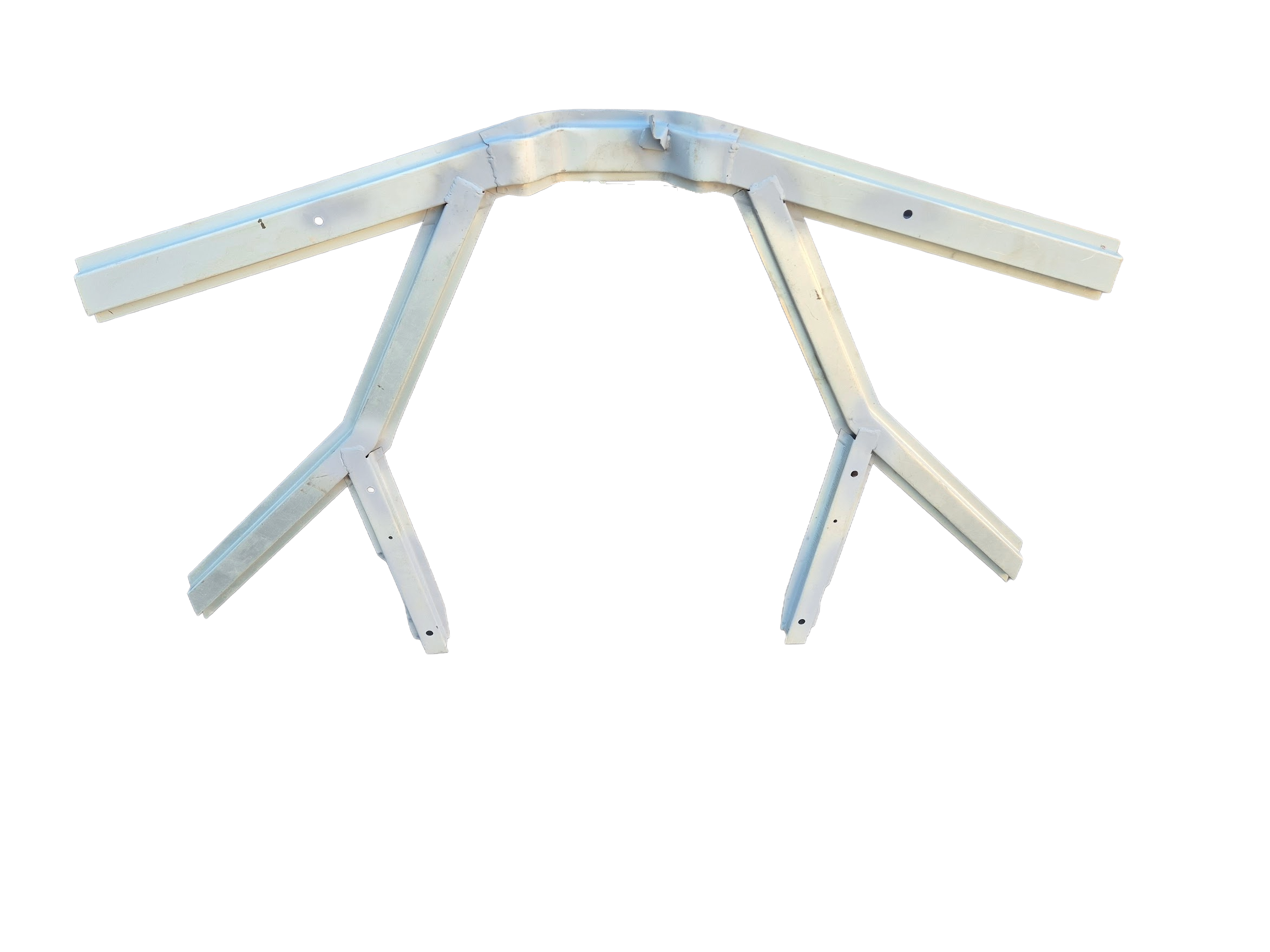

Das Front Floor Hat Channel Kit besteht aus den kompletten U-förmigen Verstärkungsprofilen (Hat Channels), die unter dem vorderen Bodenblech des Willys CJ-2A montiert werden.
Diese Profile geben dem Boden Stabilität, tragen die Last und leiten sie in den Rahmen weiter.
Die Ausführung von SGI Reengus wird aus elektro-verzinktem, kaltgewalztem Stahl nach den Original-Werksangaben (1945–1949) gefertigt.
🔧 TECHNISCHE SPEZIFIKATIONEN
| Teil / Aspekt | Detail |
|---|---|
| Modell | Willys CJ-2A (1945–1949) |
| Funktion | Verstärkungsprofile unter dem vorderen Boden |
| Material | Elektro-verzinkter, kaltgewalzter Stahl (SGI Reengus) |
| Blechstärke | ca. 14–16 gauge (~1,5–1,2 mm) |
| Konstruktion | CNC-geformte U-Profile, punktgeschweißt |
| Anzahl Teile | Komplettsatz (5 Hat Channels ) |
| Befestigung | Geschweißt oder genietet am Boden |
| Oberfläche | Unlackiert, geliefert in blankem SGI-Stahl |
🛠️ MONTAGE
-
Alte Verstärkungen entfernen.
-
Neue Profile unter dem Boden positionieren.
-
Mit Rahmenstützen ausrichten.
-
Schweißen / Nieten nach Werksmethode.
-
Endbehandlung durch den Kunden.
📦 LIEFERUMFANG
-
Komplettes Set vorderer Boden-Verstärkungsprofile.
-
Aus SGI Reengus-Stahl gefertigt.
-
Unlackiert – montagebereit.
📚 QUELLE
-
TM 9-1803B – Body and Frame.
-
Original Willys-Overland Zeichnungen CJ-2A.
-
SGI Reengus Produktspezifikationen.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : SGI BODY FLOOR PARTS CJ3A, 03 SGI KAROSSERIE BODENTEILE CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys M38 | 1950, 1951, 1952 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
