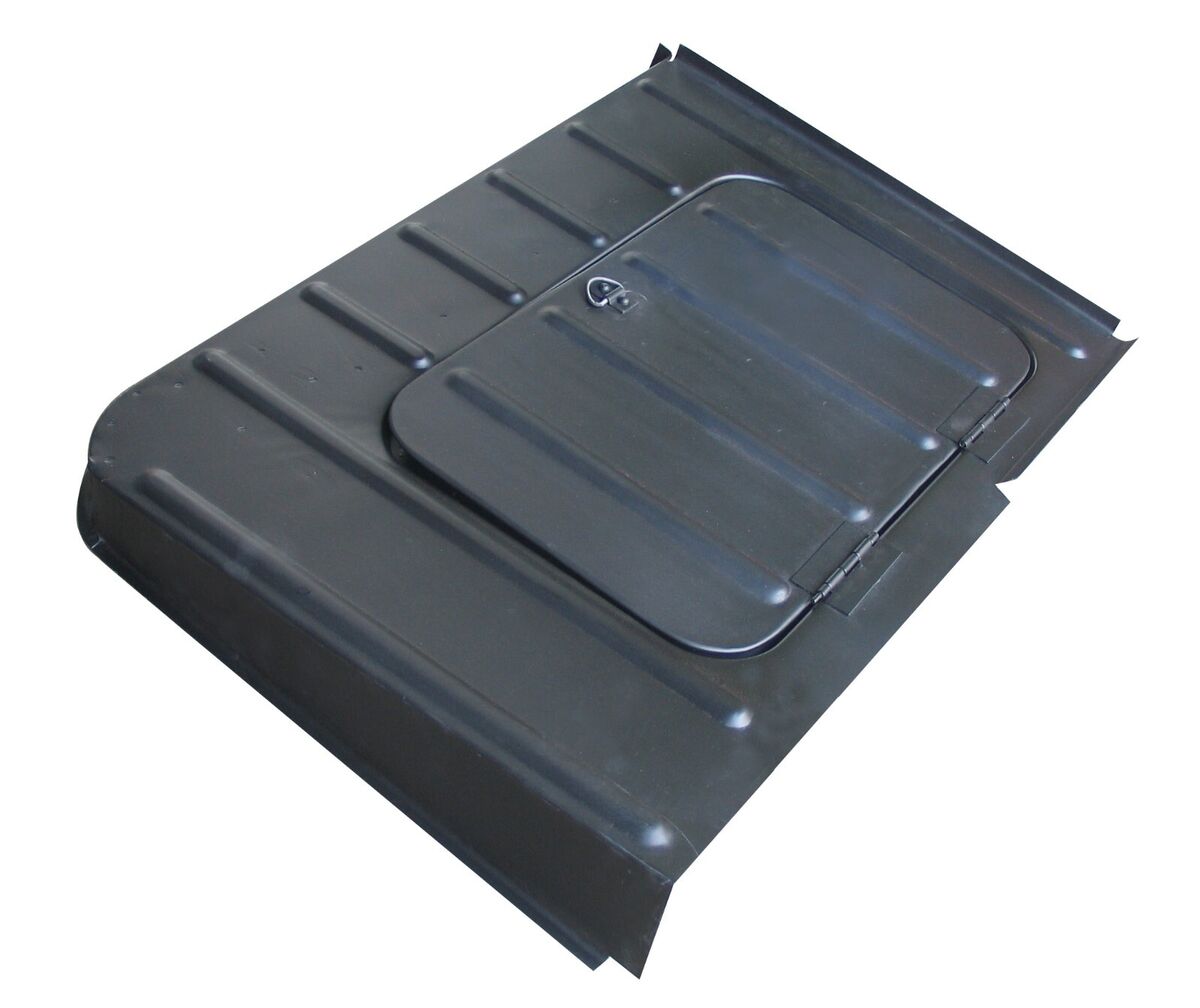

Werkzeugkasten komplett
⚙️ TECHNISCHES DATENBLATT – TOOL BOX ASSY – WILLYS CJ-2A
📋 ALLGEMEINE BESCHREIBUNG
Die Tool Box Assembly ist die Werkzeugkiste, die beim Willys CJ-2A im Boden unter dem Fahrersitz integriert ist.
Sie diente zur sicheren und trockenen Aufbewahrung des Bordwerkzeugs.
Die Ausführung von SGI Reengus wird aus elektro-verzinktem, kaltgewalztem Stahl nach den Original-Werksangaben (1945–1949) gefertigt.
🔧 TECHNISCHE SPEZIFIKATIONEN
| Teil / Aspekt | Detail |
|---|---|
| Modell | Willys CJ-2A (1945–1949) |
| Funktion | Werkzeugkiste unter dem Fahrersitz integriert |
| Material | Elektro-verzinkter, kaltgewalzter Stahl (SGI Reengus) |
| Blechstärke | ca. 16 gauge (~1,2 mm) |
| Konstruktion | Geschweißte Kiste mit Klappdeckel, CNC-geschnitten |
| Abmessungen | Entspricht den Originalmaßen CJ-2A |
| Befestigungspunkte | Originalpositionen im Boden und Verstärkungsrahmen |
| Oberfläche | Unlackiert, geliefert in blankem SGI-Stahl |
🛠️ MONTAGE
-
Alte Werkzeugkiste entfernen.
-
Neue Kiste in die Bodenaussparung einsetzen.
-
Ausrichten mit den Originalpunkten.
-
Schweißen / Nieten nach Werksvorgaben.
-
Endbehandlung durch den Kunden.
📦 LIEFERUMFANG
-
Werkzeugkiste komplett mit Klappdeckel.
-
Aus SGI Reengus-Stahl gefertigt.
-
Unlackiert – montagebereit.
📚 QUELLE
-
TM 9-1803B – Body and Frame.
-
Original Willys-Overland Zeichnungen CJ-2A.
-
SGI Reengus Produktspezifikationen.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : SGI BODY FLOOR PARTS CJ3A, 03 SGI KAROSSERIE BODENTEILE CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
