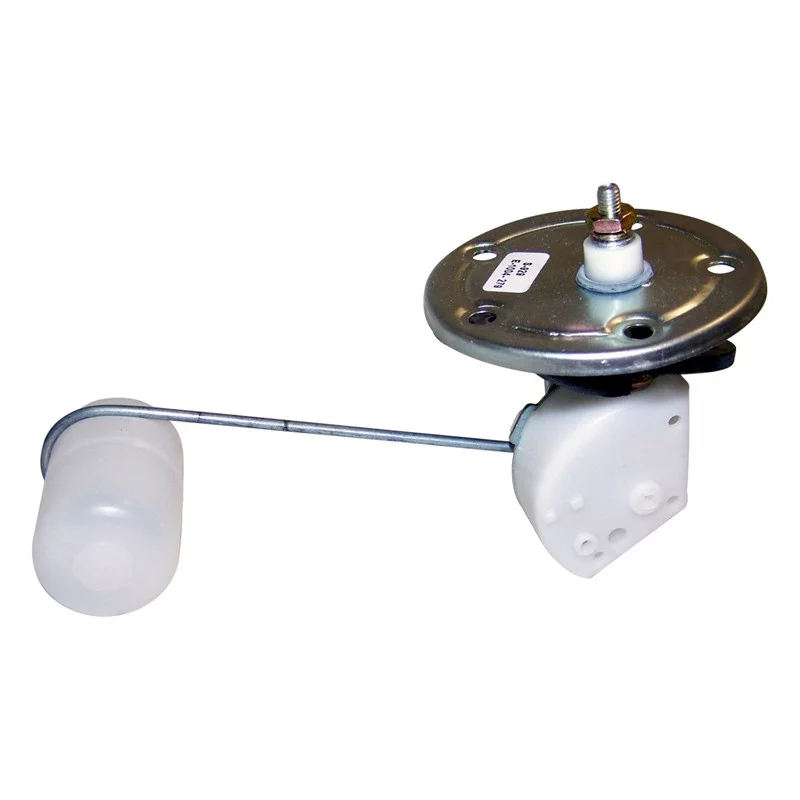

Kraftstofftank Füllstandsgeber 6 oder 12 Volt 46-53 CJ Modelle
Kompatibel mit 6, 12 oder 24 Volt.
Kraftstoffstandsanzeige
Kompatibel mit 6, 12 oder 24 Volt Systemen
Ersatz-Kraftstoffstandsanzeige für historische Militärfahrzeuge. Dieses Instrument funktioniert auf Basis des variablen Widerstands des Tankgebers und ist universell einsetzbar für verschiedene Spannungen.
|
Typ Variabler Widerstand |
Spannung 6V, 12V oder 24V |
|
Montage 52 mm Armaturenbrett |
Anschlüsse IGN, S, Masse |
Eigenschaften
- Kompatibel mit 6, 12 oder 24 Volt Systemen
- Funktioniert mit Tankgeber mit variablem Widerstand
- Montage in 52 mm Armaturenbrett-Öffnung
- Anschlüsse: IGN (Stromversorgung), S (Geber), Masse über Gehäuse
- Schwarzes Zifferblatt mit weißem Zeiger
★ Diese Kraftstoffanzeige funktioniert nur korrekt, wenn sowohl die Anzeige als auch der Tankgeber ordnungsgemäß geerdet sind. Bei Gummi-Tankmontagen kann ein zusätzliches Massekabel vom Tankgeber zum Fahrgestell erforderlich sein.
Montagehinweise
Überprüfen Sie immer die Masseverbindungen sowohl der Kraftstoffanzeige als auch des Tankgebers für korrekte Funktion. Bei Verwendung von Gummi-Tankbefestigungen, die den Geber von der Fahrgestellmasse isolieren, muss ein zusätzliches Massekabel vom Gebergehäuse zum Fahrgestellrahmen installiert werden. Anschluss: IGN-Klemme an 6V/12V/24V Stromversorgung über Armaturenbrett (vom Amperemeter), S-Klemme an Tankgeber, Masse über Instrumentengehäuse.
Kompatibilität
Dieses Instrument ist geeignet für Systeme mit Tankgebern mit variablem Widerstand, wie sie bei WWII Militärfahrzeugen verwendet wurden. Funktioniert mit 6 Volt, 12 Volt und 24 Volt Elektriksystemen. Prüfen Sie vor der Montage, ob Ihr Tankgeber mit dem Widerstandsbereich dieser Anzeige kompatibel ist.
Historischer Kontext
Während des WWII wurden Kraftstoffanzeigen von Herstellern wie Stewart-Warner und King-Seeley bei Militärjeeps verwendet. Diese Instrumente funktionierten auf Basis des variablen Widerstands im Tankgeber, ein robustes System, das für militärische Anwendungen geeignet war.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : FUEL TANK - CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
