Kardanwellengabel Achsseite
Hergestellt im originalen Stil des 2. Weltkriegs
Passt auch für Nachkriegsjeeps.
Yoke Universalgelenk Kardanwelle
10 spline, für Dana 25/27/41/44 Achsen
Pinion yoke für den Anschluss der Kardanwelle an Vorder- und Hinterachsen. Geeignet für verschiedene historische Willys- und Jeep-Modelle mit Dana 25, 27, 41 oder 44 Achsen mit 10-spline Pinion. Verbindet das Universalgelenk der Kardanwelle mit der Antriebswelle des Differentials.
|
Anzahl Verzahnungen 10 spline |
Achstyp Dana 25, 27, 41, 44 |
|
Anwendung Vorder- und Hinterachsen |
Befestigung U-bolt style Universalgelenk |
Eigenschaften
- 10-spline Pinion-Anschluss
- Geeignet für Dana 25, 27, 41 und 44 Achsen
- Für Anschluss Kardanwelle an Differential
- Für Vorder- und Hinterachsenanwendung
- Robuste Stahlkonstruktion
★ Unverzichtbares Antriebsstrang-Bauteil — verbindet die Kardanwelle mit dem Differential über ein Universalgelenk (U-joint). Passend für verschiedene Dana-Achsen aus den '40er-'60er Jahren.
Montagehinweise
Achtung: Prüfen Sie die Anzahl der Verzahnungen Ihres Pinions (10 spline). Verwenden Sie Universalgelenk Teilenr. 8126614S. Bei der Montage: Gelenk mit U-bolts und Befestigungsclips sichern. Ausrichtung der Kardanwelle kontrollieren, um Verschleiß zu vermeiden.
Kompatibilität
Spezifisch für 10-spline Pinion auf Dana 25, 27, 41 und 44 Achsen. NICHT kompatibel mit späteren 19- oder 30-spline Pinions. Geeignet für Vorder- und Hinterachsen der in der Kategorie aufgeführten Fahrzeuge.
Historischer Kontext
Dana-Achsen waren Standardausstattung bei militärischen und zivilen Willys/Jeep-Fahrzeugen ab Anfang der '40er Jahre. Das 10-spline Design war die ursprüngliche Spezifikation für die frühen narrow-track Dana 44 und die leichteren Dana 25/27 Achsen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : GROUP 11 - REAR AXLE, GROUP 11 REAR AXLE DANA 44, GROUP 10 - FRONT AXLE CJ2A, GROUP 11 - REAR AXLE CJ2A, GROUP 08 - TRANSFER CASE CJ3A, GROUP 10 - FRONT AXLE CJ3A, GROUP 10 - FRONT AXLE - M38, GROUP 08 - TRANSFER CASE CJ3B, GROUP 10 - FRONT AXLE CJ3B, GROUP 11 REAR AXLE DANA 44 CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-5 | 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)

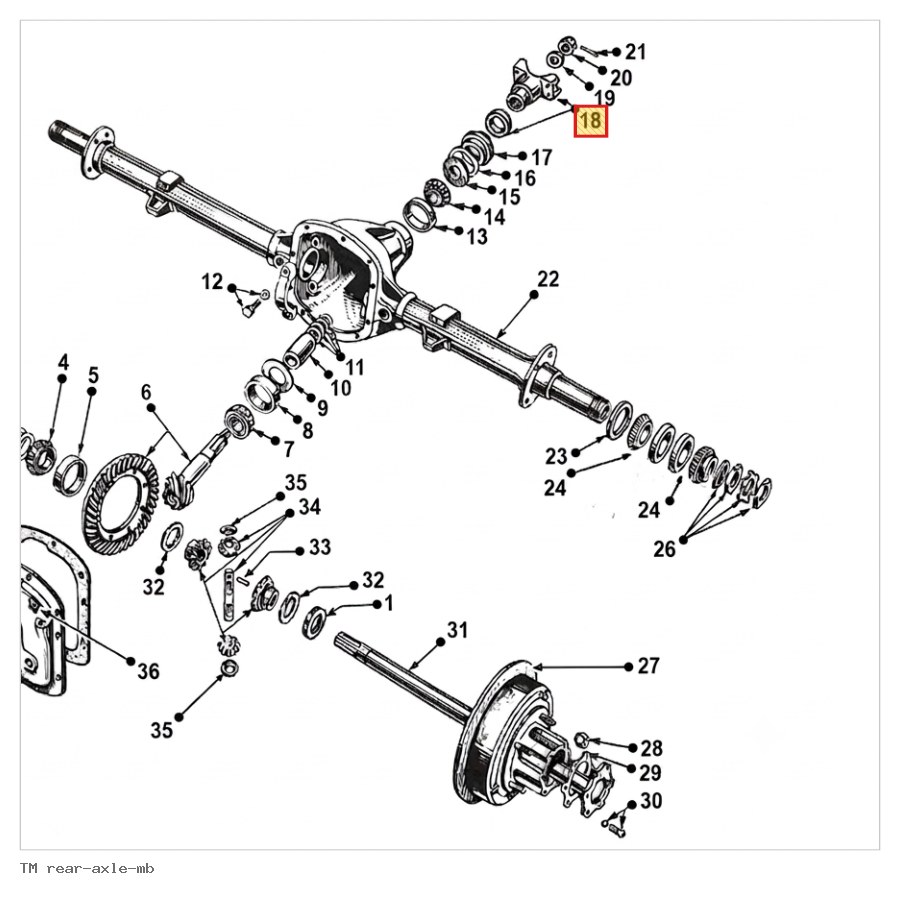

Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
