FORD GPW WILLYS MB 3-TEILIGES VORDERRADNABEN-VERRIEGELUNGSKIT
Vorderradnabe Halbwellenmutter mit Unterlegscheibe und Stift
3-Teiliges Verriegelungsset für Vordernabe
Spindelmutterset mit Sicherungsscheiben
Komplettes Verriegelungsset für die Vordernabe, bestehend aus zwei Spindelmuttern, einer flachen Scheibe und einer Sicherungsscheibe mit Umbiegelasche. Dieses Set ist essenziell für die korrekte Einstellung und Sicherung der Radlager an der Vorderachse.
|
Typ Spindelmutter-Verriegelungsset |
Vorderachsentyp Dana 25 / Dana 27 / Dana 30 |
|
Anwendung Vordernabe Radlager-Verriegelung |
Set-Inhalt 2 Muttern, 1 flache Scheibe, 1 Sicherungsscheibe |
Eigenschaften
- Komplettset für eine Seite (beide Seiten pro Fahrzeug erforderlich)
- Innere und äußere Spindelmutter für korrekte Lagervorspannung
- Sicherungsscheibe mit Umbiegelasche für sichere Verriegelung
- Flache Scheibe zwischen innerer und äußerer Mutter
- Geeignet für Dana 25, 27 und 30 Vorderachsen
★ Dieses Set enthält alle erforderlichen Teile für die korrekte Einstellung und Sicherung der Vorderradnabe. Die Sicherungsscheibe mit Lasche wird nach der Einstellung über die äußere Mutter umgebogen, um ein Losdrehen zu verhindern.
Anwendung
Passend für Fahrzeuge mit Dana 25, Dana 27 und Dana 30 Vorderachsen: Willys MB und Ford GPW (1941-1945), Willys M38 (1950-1952), Willys M38-A1 (1952-1966), Jeep CJ-2A (1945-1949), Jeep CJ-3A (1948-1953), Jeep CJ-3B (1953-1964), Jeep CJ-5 und CJ-6 (1955-1971). Ein Set pro Seite erforderlich.
Montagehinweise
Innere Mutter anziehen bis das Rad blockiert, dann ca. 1/6 Umdrehung zurückdrehen, sodass das Rad frei dreht ohne seitliches Spiel. Sicherungsscheibe und äußere Mutter aufsetzen. Nach dem endgültigen Anziehen die Lasche der Sicherungsscheibe über eine flache Fläche der äußeren Mutter umbiegen, um die Verriegelung zu gewährleisten. Siehe Original-Wartungshandbuch für exakte Spezifikationen.
Kompatibilität
Achtung: Dieses Set passt auf Standard Dana 25/27/30 Spindeln ohne Locking Hubs. Fahrzeuge mit Warn Lock-O-Matic Hubs benötigen eine spezielle Sicherungsscheibe und runde äußere Mutter. Nicht kompatibel mit Aftermarket Freewheel Hub Systemen ohne Anpassungen.
Historischer Kontext
Die doppelte Spindelmutter-Konstruktion mit Sicherungsscheibe war Standard bei allen WWII Willys MB und Ford GPW Jeeps mit Dana 25 Vorderachse und blieb bis in die 1980er Jahre bei zivilen CJ-Modellen im Einsatz. Diese bewährte Konstruktion gewährleistet zuverlässige Radlagereinstellung unter schweren Bedingungen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : GROUP 11 - REAR AXLE, BOLTS 10 FRONT AXLE, GROUP 10 - FRONT AXLE CJ2A, GROUP 10 - FRONT AXLE CJ3A, GROUP 10 - FRONT AXLE - M38, GROUP 10 - FRONT AXLE CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |

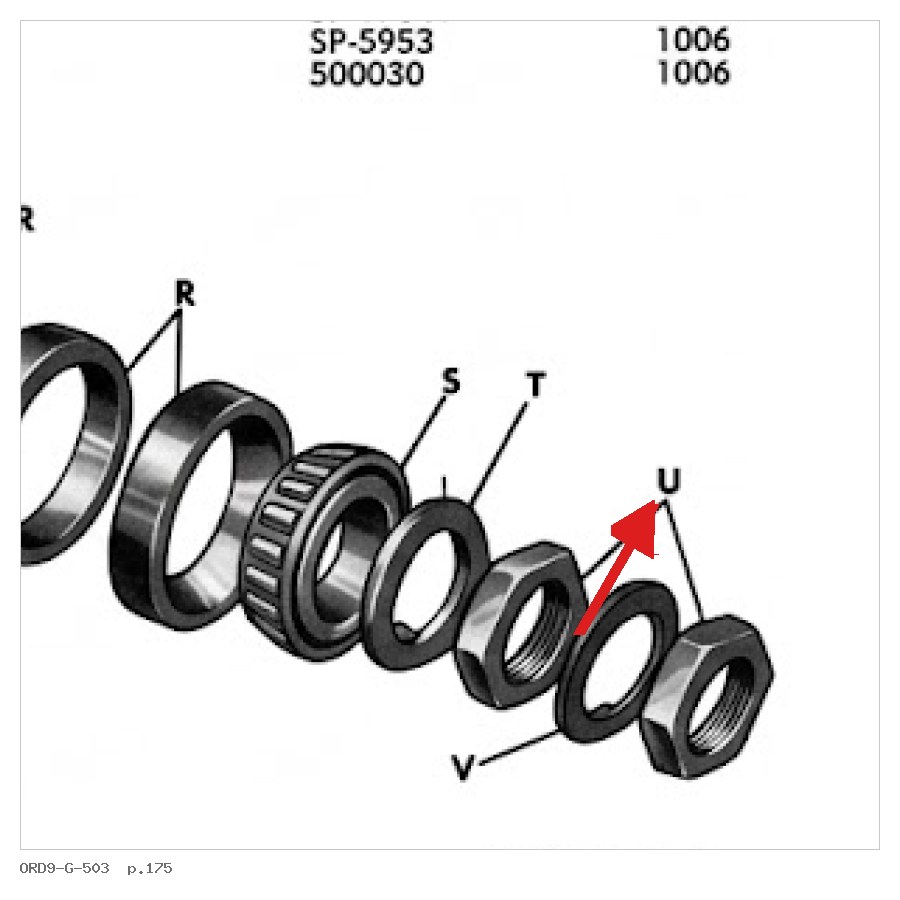

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
