LAGER ANTRIEBSRITZEL KEGEL&ROLLE 31593-31520
Innerer Ritzellagerkegel (1 pro Fahrzeug erforderlich) Passend für 41-75 Jeep & Willys mit Dana 25 vorne & 23/27/41/44 hinten
Antriebsritzel-Lager cone & roller 31593-31520
Inner pinion bearing, cone + cup set
Kegelrollenlager (tapered roller bearing) für das Antriebsritzel in Vorder- und Hinterachsen. Dieses Lager besteht aus zwei separaten Teilen: dem Cone (Innenring mit Rollen und Käfig) und dem Cup (Außenring). Bestimmt für die Revision von Dana 25, 41 und 44 Achsen.
|
Typ Kegelrollenlager (tapered roller bearing) |
Abmessungen Ø 34,93 × 76,2 × 29,37 mm |
|
Teilenummern Cone 31593 / Cup 31520 |
Anwendung Inner pinion bearing für Dana 25, 41, 44 Achsen |
Eigenschaften
- Cone (Innenring) und Cup (Außenring) als kompletter Satz
- Originaler Lagertyp für Militärfahrzeuge und frühe CJ-Modelle
- Geeignet für Differential- und Ritzelkonfigurationen
- Beständig gegen hohe radiale und axiale Belastungen
- Entspricht den Originalspezifikationen
★ Industriestandard-Kegelrollenlager nach Originalspezifikationen. Cone und Cup müssen immer zusammen ersetzt werden für optimale Zuverlässigkeit und Lebensdauer.
Montagehinweise
Cone und Cup müssen immer gleichzeitig ersetzt werden. Die Montage erfolgt paarweise gegenüberliegend auf der Ritzelwelle. Korrekte Vorspannungseinstellung und Justierung mit Shims ist essentiell für einen leisen und zuverlässigen Betrieb des Differentials.
Kompatibilität
Passt in Dana 25 Vorderachsen (MB, GPW, frühe CJ), Dana 41 und Dana 44 Hinterachsen (CJ2A, CJ3A, M38, M38A1, CJ3B). Achtung: dies ist das inner (innere) Pinion Bearing — ein outer (äußeres) Pinion Bearing ist ebenfalls für eine komplette Revision erforderlich.
Historischer Kontext
Dana-Achsen wurden ab 1941 in militärischen Jeeps und zivilen CJ-Modellen eingesetzt. Die Kegelrollenlager-Konstruktion war Standard für schwere Anwendungen aufgrund der Fähigkeit, sowohl radiale als auch axiale Kräfte aufzunehmen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : GROUP 11 - REAR AXLE, GROUP 11 REAR AXLE DANA 44, GROUP 11 REAR AXLE DANA 44
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |

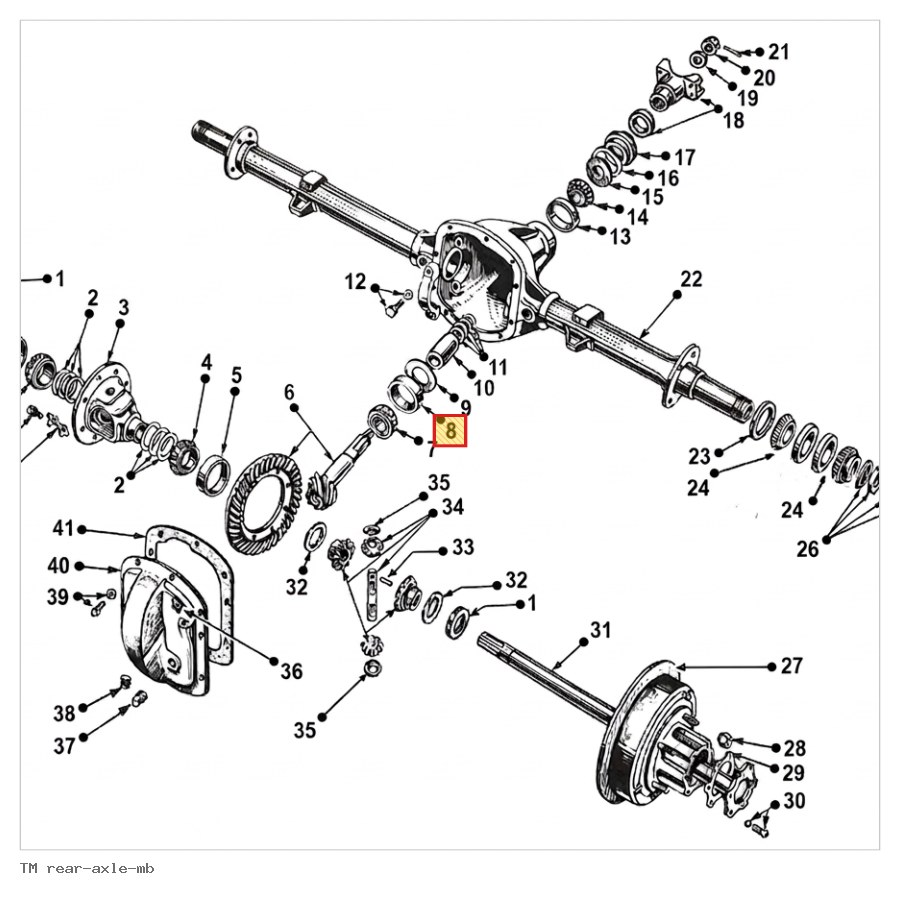

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
