RAHMEN RÜCKSITZ FORD REPLICA
WOA2782F

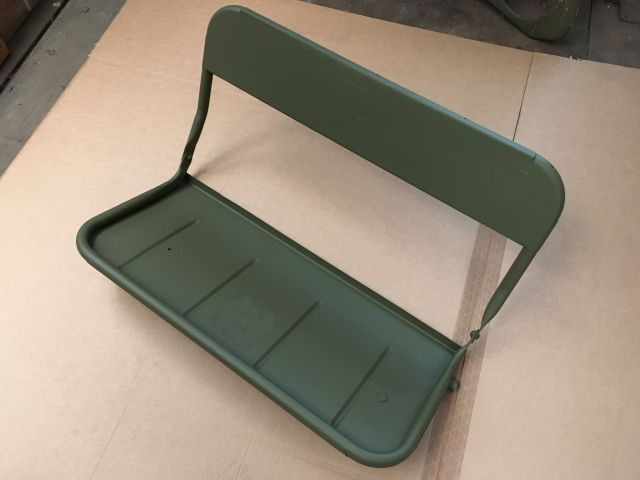

Rücksitzrahmen Ford GPW Early
Mit F-Stempelung, ohne Reifenpumpen-Bügel
Nachbau des early-type Rücksitzrahmens für den Ford GPW, komplett mit den charakteristischen 'F'-Stempelungen wie ursprünglich von Ford angebracht. Diese Ausführung eignet sich für frühe Produktions-GPWs vor der Änderung, bei der Reifenpumpen-Bügel an der Unterseite hinzugefügt wurden.
|
Ausführung Ford GPW early type |
Merkmal Mit F-Stempelung |
|
Typ Ohne Reifenpumpen-Bügel |
Befestigung Klappbarer Rahmen |
Eigenschaften
- Nachbau des originalen Ford GPW Rücksitzrahmens

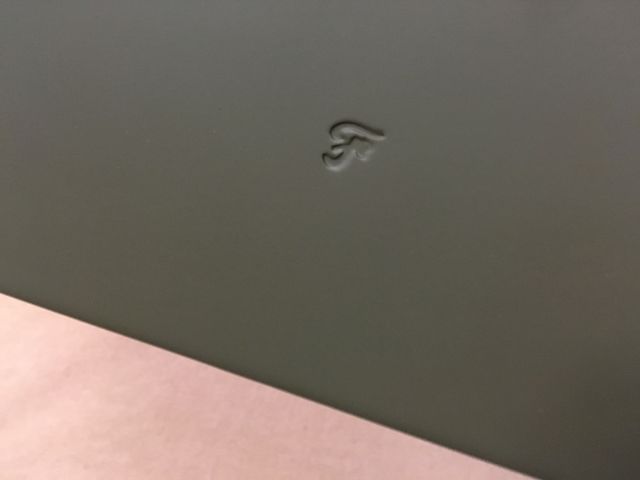

- Versehen mit beiden 'F'-Stempelungen wie original
- Early-Ausführung ohne Reifenpumpen-Bügel
- Vorgebohrte Löcher für Canvas-Sitzbezug

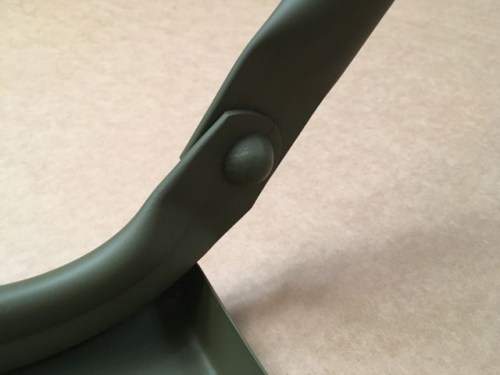

- Klappbares Design wie original
★ Europäische Produktion mit korrekten Abmessungen nach Originalzeichnungen. Der Rahmen ist mit vorgebohrten Befestigungspunkten für die Canvas-Sitzfläche versehen.
Anwendung
Geeignet für Ford GPW Jeeps früher Produktion, vor Seriennummer MB 193040 (ab der bei Willys MB Reifenpumpen-Bügel hinzugefügt wurden). Auch verwendbar auf Willys MB und Hotchkiss M201, wenn keine Ford-spezifische Kennzeichnung erforderlich ist.
Montagehinweise
Der Rahmen wird mit J-Haken am oberen Teil der Rückwand (Top-Hat-Sektion) befestigt und ruht auf Tragschalen (Cups) auf beiden hinteren Kotflügeln. Die L-förmigen Bügel an beiden Seiten verriegeln das Scharnierrohr in den Schalen. In eingeklappter Position wird der Rahmen mit Federklammern auf den Kotflügeln gesichert.
Kompatibilität

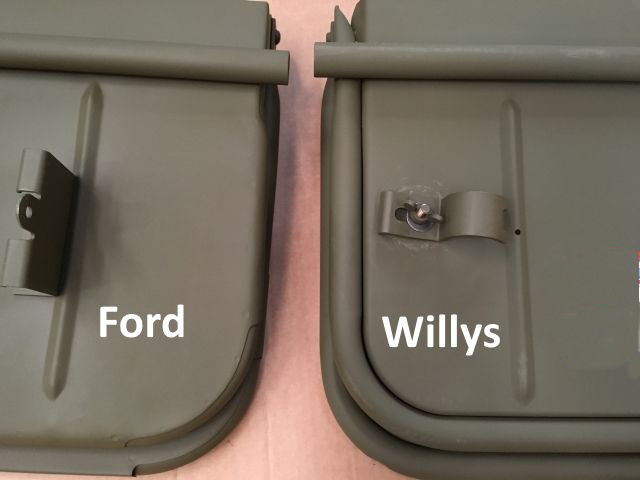

Dies ist die early-Ausführung ohne die zusätzlichen Bügel für die Reifenpumpen-Befestigung. Ab Willys MB Seriennummer 193040 wurden zwei Bügel an der Unterseite hinzugefügt. Wählen Sie die richtige Ausführung (early oder late) passend zu Ihrem Fahrzeug.
Historischer Kontext
Ford produzierte ab 1942 den GPW in Lizenz von Willys-Overland. Alle Ford-Teile trugen eine charakteristische 'F'-Stempelung zur Unterscheidung. Die Rücksitzrahmen entwickelten sich während der Produktion: early-Rahmen ohne, late-Rahmen mit Reifenpumpen-Bügeln.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Ford GPW | 1942, 1943, 1944, 1945 |
