Haken Rücksitz an Rückwand
WOA2787
Haltehaken für Rücksitzlehne

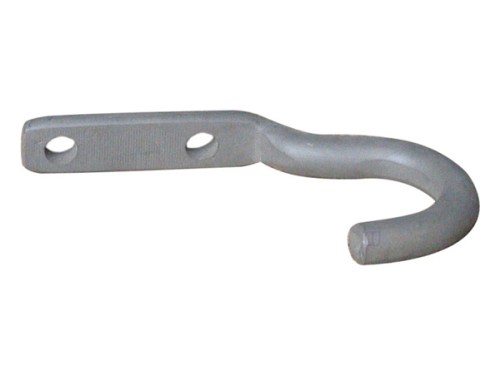

J-Haken zur Befestigung der Rücksitzlehne
Reproduktion des originalen J-förmigen Hakens zur Befestigung der Rücksitzlehne an der Rückwand. Dieser Haken wird auf dem Top Hat-Profil der Rückwand montiert und greift um die vertikalen Rohre des Rücksitzrahmens, um die Rückenlehne in Position zu halten.
|
Material Stahl |
Ausführung Lackiert |
|
Montage Auf Rückwand Top Hat mit zwei Muttern |
Anzahl pro Fahrzeug 2 Stück |
Eigenschaften
- J-förmiger Haken zur Befestigung der Rücksitzlehne
- Befestigung mit 2 Muttern (1/4-20NC-2) pro Haken auf Top Hat-Profil der Rückwand
- Greift um die vertikalen Rahmenrohre des Rücksitzes
- Erforderlich für korrekte Montage der klappbaren Rückbank
- Ursprünglich auf angeschweißten Bolzen im Top Hat-Profil montiert
★ Wesentliches Bauteil für die korrekte Installation der Rückbank. Pro Fahrzeug werden zwei Haken zur Befestigung der Rückenlehne benötigt.
Anwendung
Willys MB, Ford GPW und Hotchkiss M201. Die Haken werden auf dem Top Hat-Profil der Rückwand montiert und halten die Oberseite des Rücksitzrahmens, wenn die Bank hochgeklappt ist.
Montagehinweise
Die Haken werden mit vier Bolzen (zwei pro Haken) befestigt, die durch Löcher im Top Hat-Profil gesteckt werden. Ursprünglich waren dies angeschweißte Bolzen; bei einer Restaurierung können Schrauben von innen angeschweißt oder Rivnuts verwendet werden. Der Haken wird mit zwei Muttern (1/4-20NC-2) mit zugehörigen Unterlegscheiben pro Haken befestigt. Stellen Sie sicher, dass der Versatz des Hakens ausreichend ist, damit der Rücksitzrahmen beim Hochklappen frei beweglich ist.
Kompatibilität
Geeignet sowohl für Willys MB als auch Ford GPW Ausführungen. Achtung: der Rücksitzrahmen selbst unterscheidet sich zwischen MB (mit verstärktem Bügel) und GPW, aber die Befestigungshaken sind für beide Varianten identisch. Nicht geeignet für spätere CJ-Modelle mit abweichender Rückbank-Konstruktion.
Historischer Kontext
Die J-förmigen Haken waren ab 1941 serienmäßig auf allen Willys MB und Ford GPW Jeeps. Sie waren Teil des klappbaren Rückbank-Systems, das charakteristisch für die taktischen 1/4-Tonnen-Jeeps war, wobei die Bank nach oben geklappt werden konnte für Laderaum oder bei Verwendung der Funkanlage.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : 05 SGI BODY REAR PARTS
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
