BODENPLATTE FAHRERSITZ FRÜH
WOA2886-A
Fahrersitzplatte unten früh
Für frühe Ausführung mit schmalem Tankdeckel

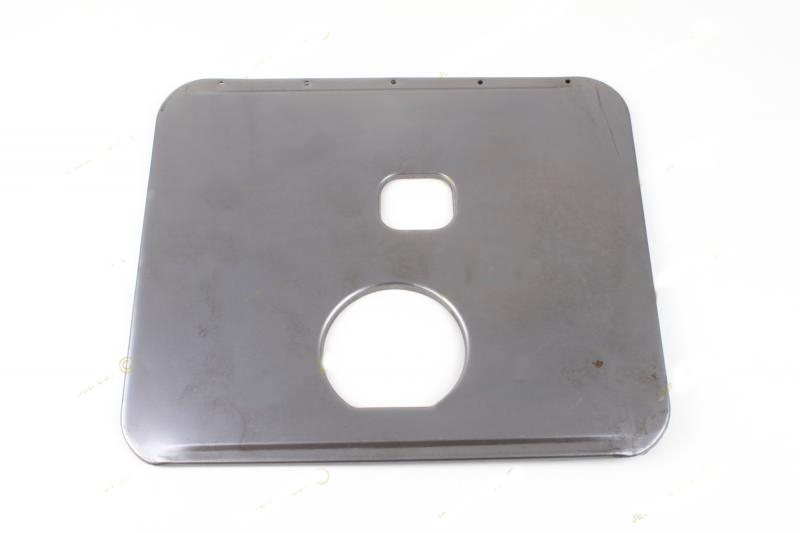

Untere Sitzplatte für den Fahrersitz früher Willys MB und Ford GPW Jeeps. Diese Variante hat eine kleinere Öffnung, die zum schmalen 2-Zoll-Tankdeckel passt, der bis Seriennummer 174738 verwendet wurde, hauptsächlich bei slat grille Fahrzeugen aus 1941-1942.
|
Material Gepresstes Stahlblech |
Ausführung Grundiert für Endbearbeitung |
|
Version Frühe Variante – kleine Tankdeckelöffnung |
Anwendung Fahrersitz unten |
Eigenschaften
- Kleinere zentrale Öffnung für schmalen 2" (50 mm) Tankdeckel
- Verwendet bei frühen Willys MB bis Seriennummer 174738
- Typisch für slat grille Fahrzeuge 1941-1942
- Ersatzteil für authentische Restaurierung
- Gepresstes Stahlblech – grundiert für Lackierung
★ Wesentliches Bauteil für eine korrekte Restaurierung früher WWII-Jeeps mit dem originalen schmalen Kraftstofftank.
Anwendung
Passt auf frühe Willys MB und Ford GPW gebaut bis Seriennummer 174738 (hauptsächlich 1941 – Anfang 1942), einschließlich slat grille Varianten. Diese Fahrzeuge hatten einen Kraftstofftank mit schmalem 2-Zoll-Einfüllstutzen, gleicher Durchmesser wie später beim CJ-2A verwendet. Ab Seriennummer 174739 wurde auf den größeren 4-Zoll-Tankdeckel umgestellt, was eine andere Sitzplatte erforderte.
Montagehinweise
Die Sitzplatte wird am Fahrersitzrahmen montiert und liegt auf dem Kraftstofftank auf. Achtung: diese frühe Variante ist NICHT kompatibel mit dem späteren großen 4-Zoll-Tankdeckel. Überprüfen Sie vor der Montage die Seriennummer Ihres Fahrzeugs und den Durchmesser des Tankdeckels. Die Platte wird grundiert geliefert und muss in der richtigen Farbe fertiggestellt werden (Olive Drab 319 oder Innenraumfarbe).
Kompatibilität
Ausschließlich für frühe Fahrzeuge mit schmalem 2-Zoll-Tankdeckel. NICHT kompatibel mit Standard-MB/GPW mit großem 4-Zoll-Tankdeckel (ab Seriennummer 174739). Für Spätproduktionsfahrzeuge ist eine andere Sitzplatte mit größerer Öffnung erforderlich. Im Zweifelsfall: Überprüfen Sie den Durchmesser Ihres Tankdeckels – 2 Zoll (50 mm) = frühe Variante, 4 Zoll (100 mm) = späte Variante.
Historischer Kontext
Die ersten Willys MB Jeeps verwendeten einen Kraftstofftank mit schmalem Einfüllstutzen, vergleichbar mit dem späteren zivilen CJ-2A. Dies wurde um Seriennummer 174738 geändert, als die Army auf einen größeren 4-Zoll-Tankdeckel mit herausnehmbarem Sieb umstieg, was auch eine Anpassung der Sitzplatte erforderte.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
