BEFESTIGUNG WINDSCHUTZSCHEIBE PLANE
Ein perfekt verarbeiteter Bolzen, der in jeder Hinsicht mit dem Original identisch ist und wie die Originale in parkerisierter Form geliefert wird. Kann so verwendet werden, wie es ist, oder kann direkt über die parkerisierte Oberfläche gestrichen werden. Für einen Jeep sind zehn (10) erforderlich, der Preis gilt nur für einen (1).

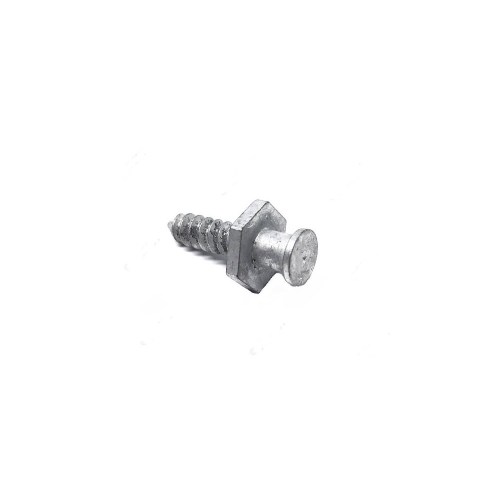

Windschutzscheibe Planenhalterung
Capstan Typ Stud – Set mit 10 Stück
Befestigungsstud zum Fixieren der Stoffverdeck an der Oberseite des Windschutzscheibenrahmens. Diese Capstan-Typ Studs wurden auf Standard-Produktionsfahrzeugen ab Seriennummer 164554 verwendet und halten die Ösen der Stoffplane durch Spannung über die hinteren Befestigungsriemen an Ort und Stelle.
|
Typ Capstan stud |
Original-Nr. WOA4120 |
|
Set-Inhalt 10 stuks |
Montage Bovenzijde voorruit frame |
Eigenschaften
- Geeignet für Standard-Produktionsfahrzeuge ab Seriennummer 164554
- Capstan-Typ mit eingerollter Lippe, die Öse festhält
- Befestigung für Stoffverdeck-Ösen/Grommets
- Montage auf Oberseite Windschutzscheibenrahmen
- Originale Willys Teilenummer WOA4120
★ Nachbildung des originalen Capstan-Typ Studs wie auf Standard-Produktion MB, GPW und M201 Fahrzeugen verwendet. Die eingerollte Lippe hält die Stofföse durch Spannung der hinteren Befestigungsriemen an Ort und Stelle.
Anwendung
Geeignet für Willys MB, Ford GPW und Hotchkiss M201. Verwendet auf Standard-Produktionsfahrzeugen ab Seriennummer 164554. Frühe Fahrzeuge (slatgrill/script MB/GPW vor Seriennummer 164554) verwendeten eine andere 'push button' Typ Befestigung.
Montagehinweise
Zehn Studs werden entlang der Oberseite des äußeren Windschutzscheibenrahmens montiert. Das Stoffverdeck hat Grommets/Ösen, die über diese Studs geschoben werden. Die Capstan-Lippe hält die Grommets an Ort und Stelle, wenn Spannung über die hinteren Niederhalte-Riemen des Verdecks aufgebracht wird.
Kompatibilität
NICHT kompatibel mit frühen Slatgrill oder Script MB/GPW Fahrzeugen (vor Seriennummer 164554) – diese verwendeten eine 'push button' Typ Befestigung mit Knopf und Haken. Die Dreh-Verschlüsse aus den 1950er Jahren wurden nie auf MB/GPW Windschutzscheibenrahmen verwendet (wohl aber auf Winterkit-Planen wie Hood Blankets).
Historischer Kontext
Der Capstan-Typ Stud wurde bei Seriennummer 164554 eingeführt und blieb Standard bei aller weiteren MB, GPW und M201 Produktion. Das einfache aber effektive Design ermöglichte schnelle Montage und Demontage des Stoffverdecks unter Feldbedingungen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
