Halterung Stromkreisunterbrecher unter Armaturenbrett MB English Name

EARLY MBMBM201CJ2ACJ3AM38A1
Handbuch verfügbar
14,92 €
BTW: 2,59 €
Artikelnummer:  WOA15804S
GTIN (EAN,ISBN): 1.21
My Wishlist
War Dept Spezifikationen aus dem Original-Handbuch — zum Oeffnen klicken

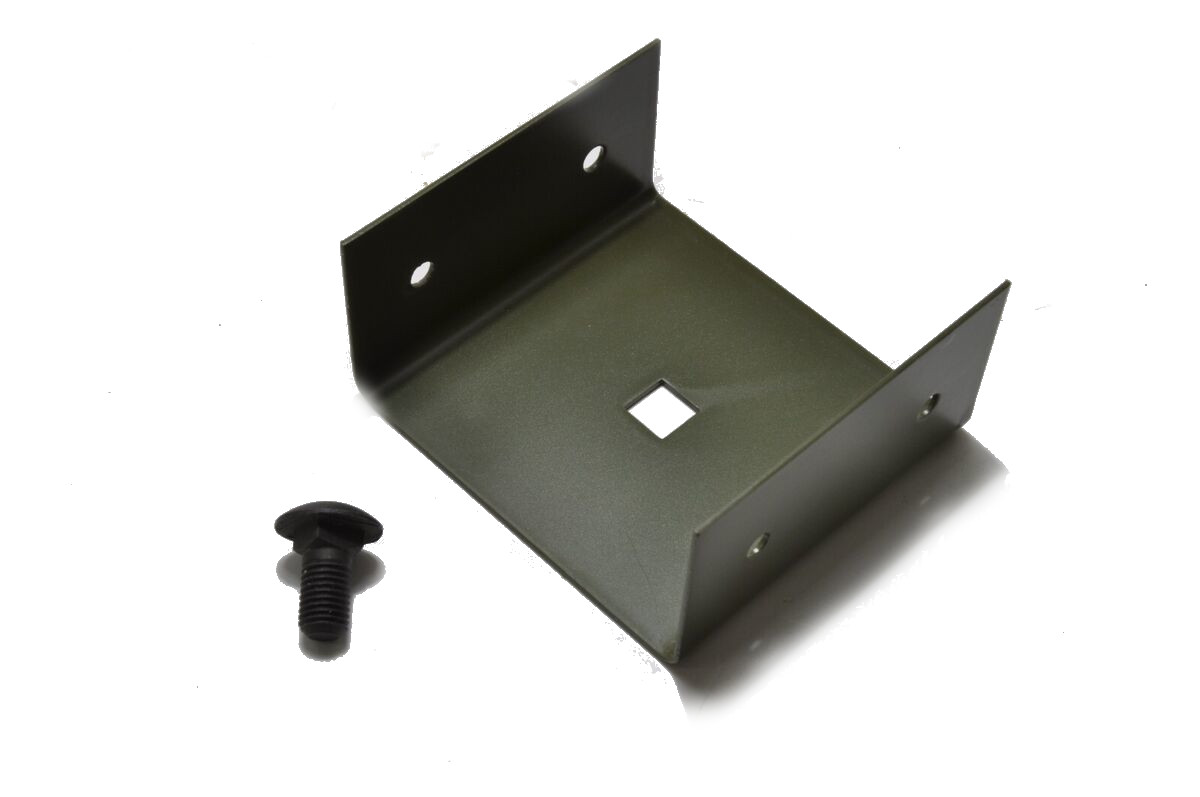

Halterung für Stromschutzschalter unter Armaturenbrett

Montagehalterung für Circuit Breakers

Metallene Montagehalterung zur Befestigung von Stromschutzschaltern (Circuit Breakers) hinter dem Armaturenbrett. Diese Halterung bildet einen wesentlichen Bestandteil des 6-Volt-Elektriksystems und hält die Circuit Breakers an Ort und Stelle zum Schutz der Hupen- und Kraftstoffanzeiger-Stromkreise. Die Halterung wird am Verstärkungsträger zwischen Armaturenbrett und Spritzwand montiert.

Montageposition

Hinter Armaturenbrett, zentral montiert

Funktion

Halter für Circuit Breakers

Ausführung

Nachbildung des Originalentwurfs

System

6-Volt-Elektriksystem

Eigenschaften

  • Metallkonstruktion für dauerhafte Befestigung
  • Montiert am Verstärkungsträger hinter Armaturenbrett
  • Akzeptiert Standard-Circuit Breakers mit Douglas-Anschlüssen
  • Direkte Bolt-on-Montage
  • Schützt kritische elektrische Stromkreise

★ Nachbildung der originalen Montagehalterung, wesentlich für eine korrekte und sichere Installation der Stromschutzschalter im Elektriksystem.

Anwendung

Die Halterung wird in Kombination mit Circuit Breakers verwendet (üblicherweise 5-15 Ampere für Kraftstoffanzeiger und 15-20 Ampere für Hupe, je nach Produktionsjahr). Die Montage erfolgt am horizontalen Verstärkungsträger, der von der Spritzwand zum Armaturenbrett verläuft, sichtbar vom Beifahrerfußraum aus.

Montagehinweise

Die Halterung wird zentral hinter dem Armaturenbrett am querlaufenden Verstärkungsträger montiert. Zur Inspektion legen Sie sich mit dem Kopf in den Beifahrerfußraum oder verwenden einen Spiegel. Der Circuit Breaker der Kraftstoffanzeige zeigt zur Fahrerseite (wo das Kabel vom Kraftstofftank eintritt). Achten Sie auf korrekte Kabelführung, um Spannung an den Anschlüssen zu vermeiden.

Kompatibilität

Circuit Breaker-Konfigurationen variierten während der Produktion. Frühe Modelle hatten 5 Amp (Kraftstoffanzeiger) und 15 Amp (Hupe), spätere Produktion verwendete zwei 15-Amp-Breaker. Die Halterung selbst ist universell für Standard-Circuit Breakers mit Douglas-Stecker. Nicht geeignet für spätere Klixon-Breaker mit Packard-Gummianschlüssen ohne Anpassung.

Historischer Kontext

Während des Zweiten Weltkriegs waren Circuit Breakers ein wichtiges Sicherheitsmerkmal an Militärfahrzeugen, im Gegensatz zu gewöhnlichen Sicherungen. Die thermischen Circuit Breakers setzten sich nach Abkühlung automatisch zurück, was in Kampfsituationen wesentlich war, wo der Austausch einer Sicherung unpraktisch sein konnte.

Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.

⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be

Restaurierungsteil — kein einbaufertiges Produkt

Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.

Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.

COMPATIBLE_MODELS EARLY MB, MB, M201, CJ2A, CJ3A, M38A1
ALL_CATEGORIES : ELECTRIC BODY MB

Dieses Teil passt auf:

ModellBaujahre
Militär-Jeeps
Willys MB (early)1941, 1942
Willys MB1942, 1943, 1944, 1945
Hotchkiss M2011956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966
Willys M38A11952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971
CJ-Serie
Jeep CJ-2A1945, 1946, 1947, 1948, 1949
Jeep CJ-3A1949, 1950, 1951, 1952, 1953

📐 Schemata & technische Zeichnungen

Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)

Electrical System — Wiring, Distributor, Generator, Regulator, Starter
Electrical System — Wiring, Distributor, Generator, Regulator, Starter
Seite 58–72

Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)

Body
Body
Seite 122–128
