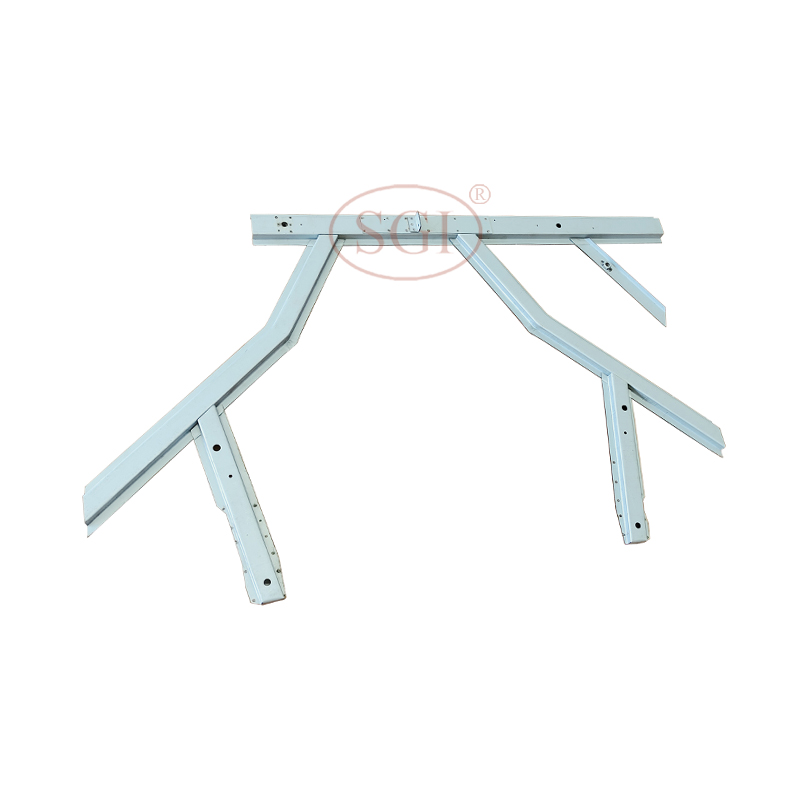

HUTKANAL-KIT FÜR DEN VORDEREN BODEN
Vorderer Boden Hat Channel Kit
Für ACM Type 2 Karosserie
Ersatz-Hat-Channel-Set für den vorderen Boden von Willys MB und Ford GPW Fahrzeugen mit ACM Type 2 Karosserie. Diese Verstärkungsprofile werden unter dem vorderen Boden montiert und tragen die Bodenkonstruktion, einschließlich Befestigungspunkte für Karosserieaufnahmen und Auspuffhalterungen.
|
Material Koudgewalst staal |
Ausführung ACM Type 2 |
|
Fertigung Matrijs-gevormd |
Set-Inhalt Volledige voorste hat channel set |
Eigenschaften
- Vollständig matrizengeformt ohne Schweißnähte oder zusammengefügte Teile
- Geeignet für Ford GPW und Willys MB ACM Type 2 Karosserie (ca. Januar 1944 bis August 1945)
- Enthält Befestigungspunkte für Karosserie-Rahmen-Aufnahmen und originale Seitenauspuff-Montage
- Nicht geeignet für frühe Willys ACM Type 1 Karosserie (diese hat eine andere Konfiguration)
- Verstärkungsprofile reichen bis unter die Trittbrettzonen
★ Professionelle Reproduktion nach originalen Werksangaben, geeignet für authentische Restaurierungen später Kriegsjeeps.
Anwendung
Ford GPW und Willys MB mit ACM Type 2 Karosserie, produziert von Januar 1944 bis August 1945. Erkennbar an zusätzlichem Loch im Boden für Radio-Box-Kabelführung und originalen Seitenauspuff-Befestigungen. Nicht kompatibel mit früher ACM Type 1 Willys MB Karosserie.
Montagehinweise
Alte Hat Channels durch Ausbohren der Punktschweißungen entfernen. Neue Profile unter dem vorderen Boden positionieren und von unten punktschweißen oder verschrauben. Sicherstellen, dass die Hat Channels bis unter die Trittbrettzonen reichen. Ausrichtung mit Karosserieaufnahme-Löchern und Auspuffbefestigungen vor endgültigem Schweißen prüfen.
Kompatibilität
ACM Type 2 Karosserie: Ford GPW und Willys MB (1944-1945). NICHT für frühe ACM Type 1 Willys MB Karosserie — diese hat eine abweichende Hat-Channel-Konfiguration. ACM Type 2 hat zusätzliches Loch für Radio-Box-Leitung und originale Seitenauspuffbefestigungen. Sehr späte 1945-Fahrzeuge mit tiefem Auspuff können andere Befestigungspunkte haben.
Historischer Kontext
Hat Channels sind entscheidende strukturelle Verstärkungsprofile unter dem Jeepboden, die der Karosserie Steifigkeit verleihen und Befestigungspunkte für die Rahmenmontage schaffen. Während des Zweiten Weltkriegs wechselte Willys Anfang 1944 von der ACM Type 1 zur ACM Type 2 Karosseriekonfiguration.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
