Schlosshalterung Werkzeugkasten MB
Schlosshalter Werkzeugkasten MB

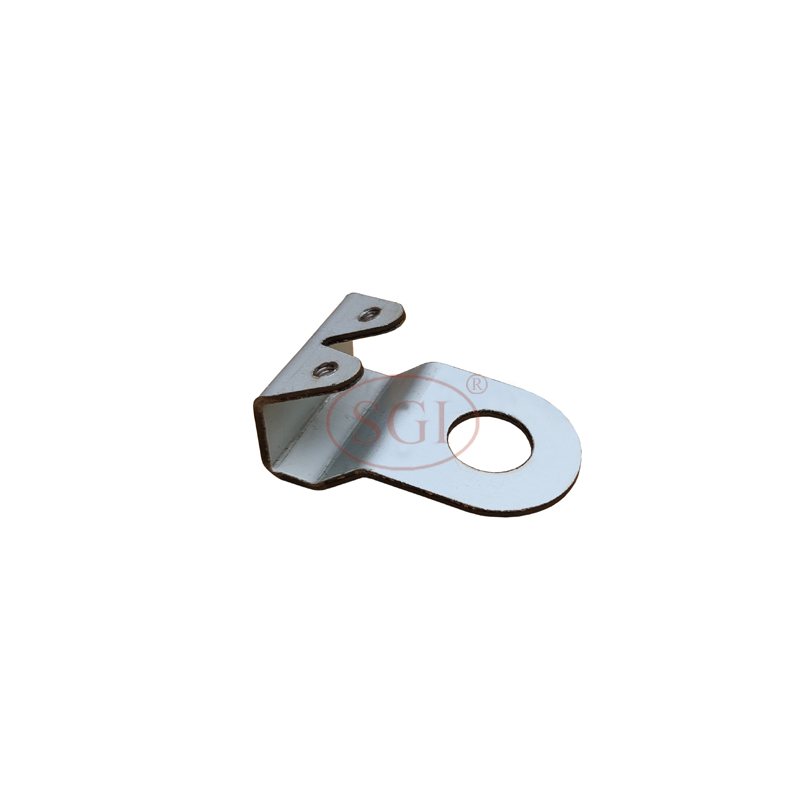

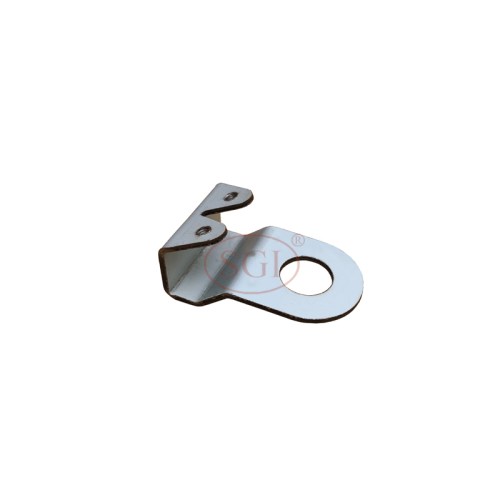

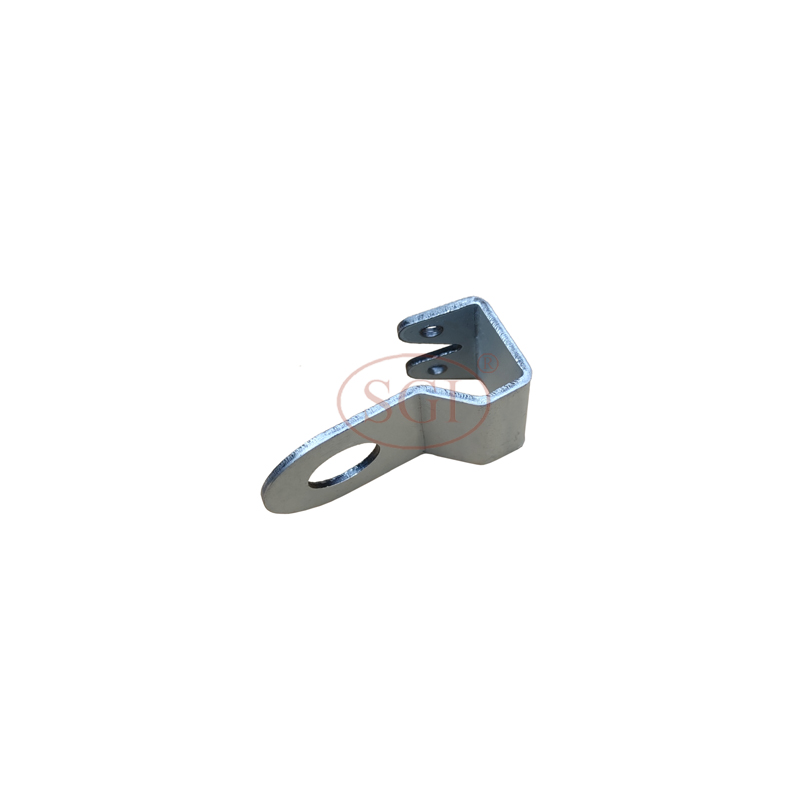

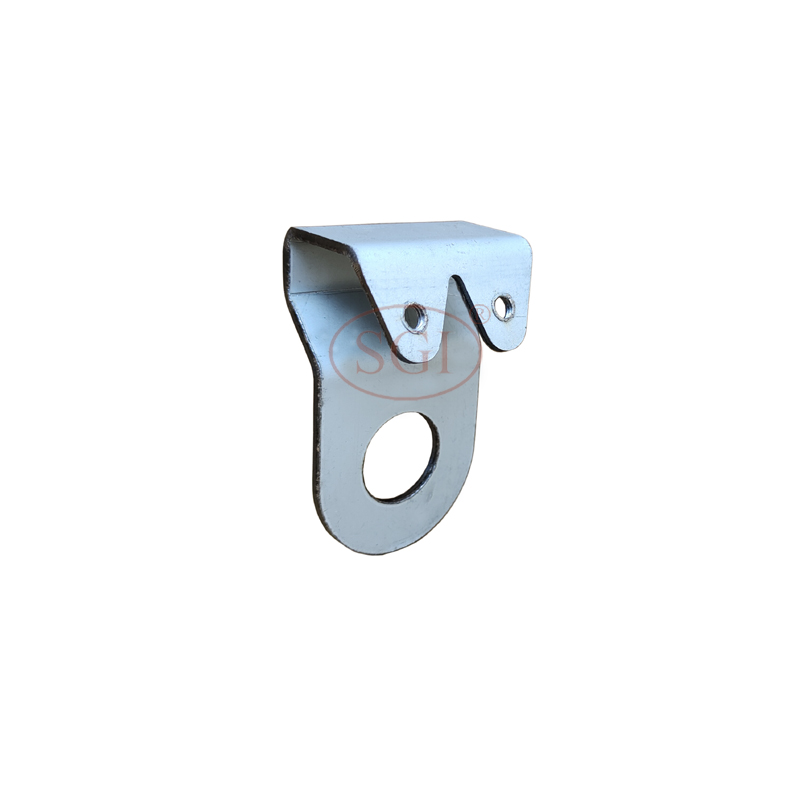

Montagebügel für Werkzeugkasten-Schloss
Montagebügel zur Befestigung des Schlossmechanismus am Werkzeugkasten. Wesentliches Bauteil für die korrekte Installation des Toolbox-Schlosses im rechten oder linken Werkzeugfach der Willys MB.
|
Material Stahl, elektro-galvanisiert |
Verarbeitung Olive Drab |
|
Anwendung Werkzeugkasten-Schloss Montage |
Karosserietyp ACM Type 1 / ACM Type 2 Composite |
Eigenschaften
- Reproduktion nach WWII-Spezifikationen
- Geeignet für links und rechts
- Vorgebohrte Befestigungslöcher
- Korrektes Profil für Schlossmontage
- Schützt Karosserie vor Verformungen im Gebrauch
★ Hergestellt aus galvanisiertem kaltgewalztem Stahl nach originalen Produktionszeichnungen. In korrekter Olive Drab Farbe ausgeführt.
Anwendung
Willys MB mit ACM Type 1 Karosserie (1941-1943) und ACM Type 2 Composite Karosserie (1944-1945). Auch geeignet für Ford GPW mit Composite Karosserie (1944-1945). Die Willys/Composite Halterausführung unterscheidet sich von der frühen Ford-bodied GPW Halterung (1942-1943).
Montagehinweise
Halter wird mit zwei 10-24 x 3/8" Maschinenschrauben befestigt. ACM Karosserien haben Gewindebohrungen; Montage mit Federscheiben und Muttern gemäß SNL G-503. Ein Verstärkungsstreifen ('bridge' mit zwei Löchern) wurde für frühe Ford-Karosserien gefertigt, fehlt jedoch bei MB und ACM Type 2 GPW Karosserien. Hinweis: Schloss muss zur leichteren Installation in offene Position gedrückt werden.
Kompatibilität
NICHT kompatibel mit frühen Ford GPW Karosserien (1942-Mitte 1943) — diese haben eine abweichende rechteckige Halterausführung. Willys MB und späte GPW (Composite Karosserien ab 1944) verwenden dieselbe Halterung mit runden Lock Button Vertiefungen. Vor Montage Karosserietyp anhand der Toeboard Gussets und Toolbox Lock Öffnung prüfen.
Historischer Kontext
Ab 1944 produzierte American Central Manufacturing Company (ACM) standardisierte Composite Karosserien sowohl für Willys als auch Ford, wobei die Toolbox Lock Halterungen identisch waren. Dies vereinfachte Produktion und Wartung während des Krieges.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
