Kanister Halterung Verstärkungsplatte
Kanister-Halterung Verstärkungsplatte
Rückwand-Verstärkung für Kanister-Montage

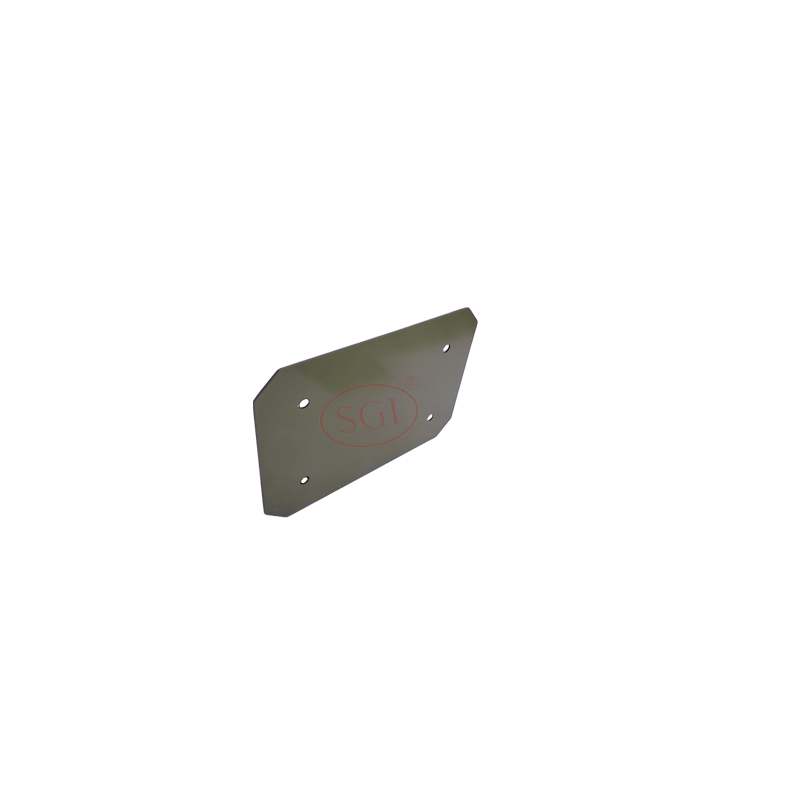

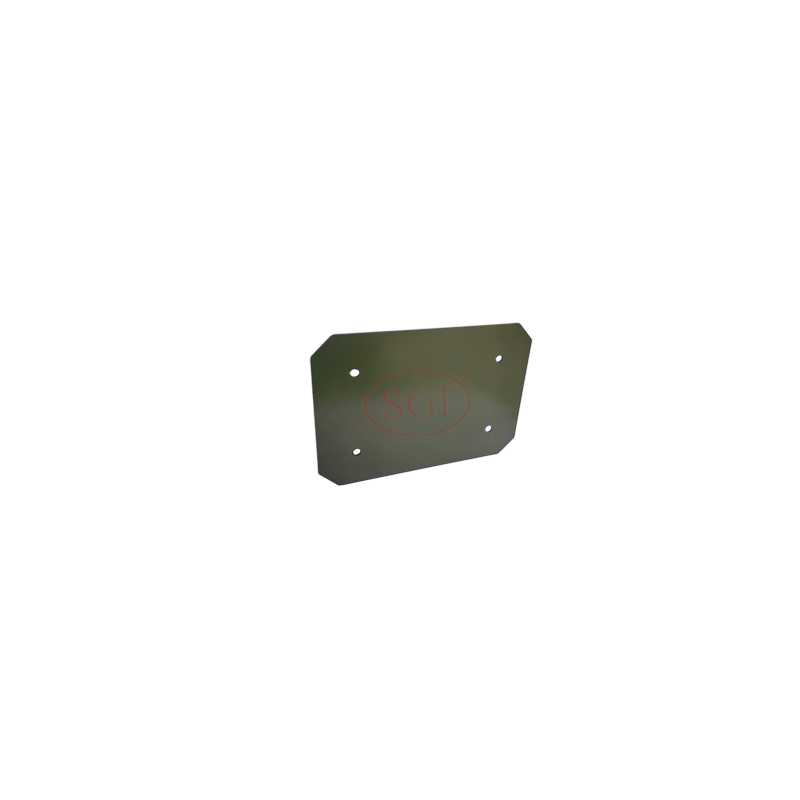

Verstärkungsplatte für die Rückwand, die die Last der Kanister-Halterung aufnimmt und verteilt. Diese rechteckige Platte wird an der Außenseite der Rückwand montiert, zwischen der Wand und der Kanister-Halterung, und verhindert Risse und Verformungen des dünnen Karosserieblechs unter dem Gewicht eines vollen Kanisters.
|
Material Geperst staal |
Montage Buitenzijde achterpaneel |
|
Zeitraum Vanaf augustus 1942 |
Original-Teilenr. WO-A-4730 |
Eigenschaften
- Rechteckige Verstärkungsplatte für Rückwand
- Verhindert Risse durch Kanistergewicht (ca. 20 kg voll)
- Vorgebohrte Befestigungslöcher für Kanister-Halterung
- Ab Werk mit Schrauben montiert, oft auch geschweißt
- Reproduktion nach Originalspezifikation
★ Diese Verstärkungsplatte wurde ab August 1942 von Willys und Ford in die Produktion aufgenommen, um Risse in der Rückwand durch Vibrationen von Reserverad und Kanister zu verhindern. Ein wesentliches Bauteil für eine korrekte und dauerhafte Kanister-Montage.
Anwendung
Die Verstärkungsplatte wurde von Willys ab August 1942 (um Seriennummer MB-166582) und von Ford ab Anfang 1943 hinzugefügt. Frühe Jeeps ohne diese Platte erhielten oft Feldmodifikationen mit größeren Unterlegscheiben, aber die Verstärkungsplatte selbst wurde vom Militär nicht für eine Nachrüstung nach dem Krieg ausgegeben.
Montagehinweise
Die Platte wird an der Außenseite der Rückwand montiert, an der Position, wo die Kanister-Halterung sitzt. Befestigen Sie zunächst die Platte mit Schrauben durch die Rückwand. Original wurden diese Platten oft auch an das Karosserieblech geschweißt für zusätzliche Stabilität. Montieren Sie anschließend die Kanister-Halterung (A-4130 / GPW-1140330) mit den zugehörigen Schrauben durch die vorgebohrten Löcher in der Verstärkungsplatte.
Kompatibilität
Passt auf spätere Willys MB (ab ca. '42), Ford GPW (ab ca. März '43) und Hotchkiss M201. Frühe Script-Body-Jeeps (bis Mitte 1942) hatten diese Platte NICHT ab Werk – bei diesen Fahrzeugen wurde die Kanister-Halterung direkt an der Wand montiert oder später als Feldmodifikation hinzugefügt. Prüfen Sie, ob Ihre Rückwand die richtigen Befestigungslöcher hat.
Historischer Kontext
Die Verstärkungsplatte wurde als Produktionsänderung eingeführt, nachdem sich zeigte, dass die dünne Rückwand durch Vibrationen des Reserverads und das Gewicht eines vollen Kanisters (20 kg) riss. Ford zeichnete die Halterung im Januar 1943, Willys begann mit der Verstärkungsplatte bereits im August 1942.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
