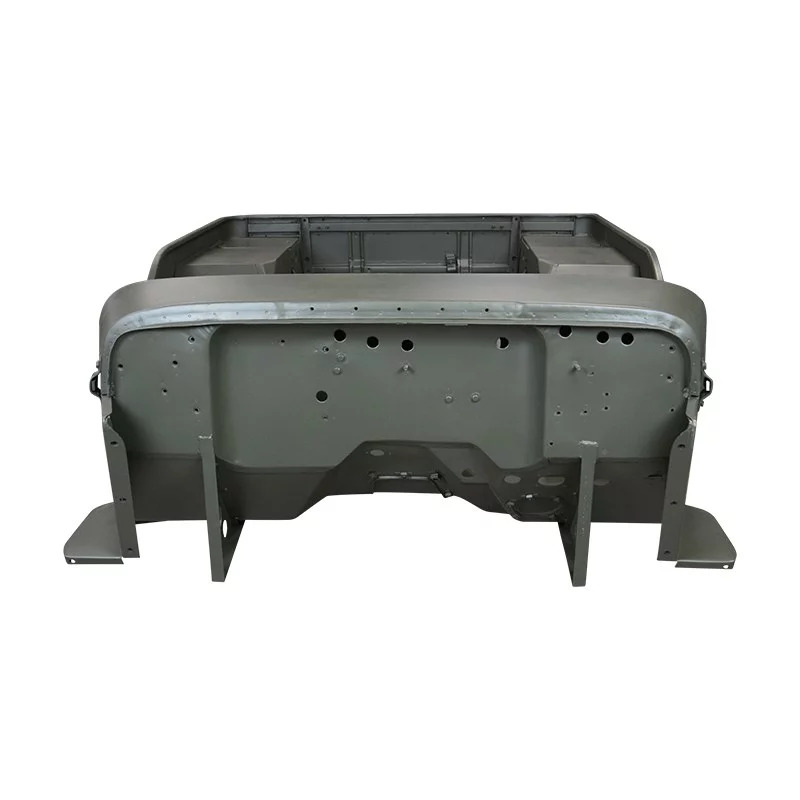

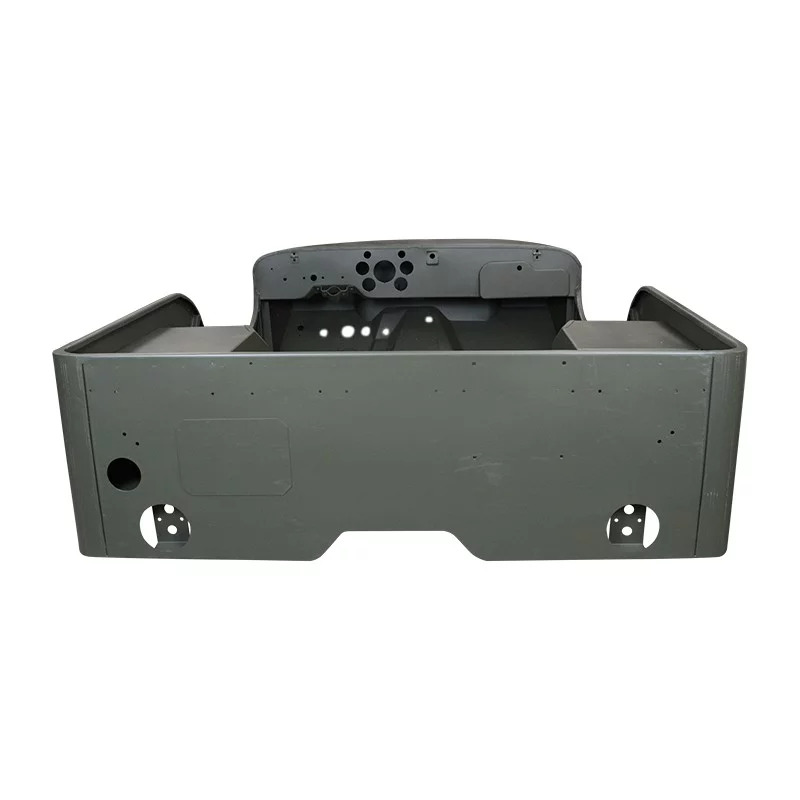

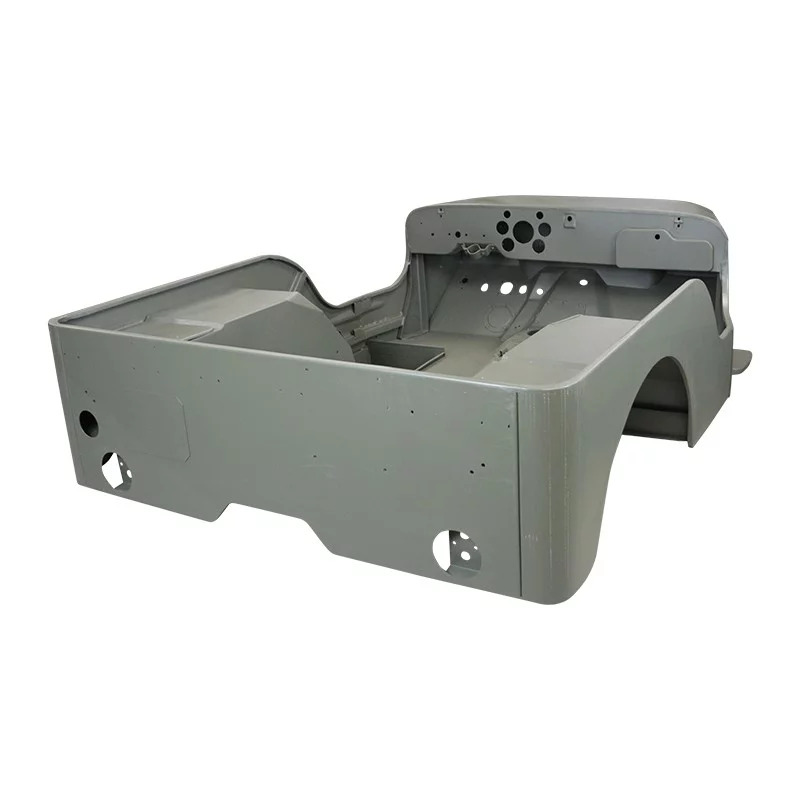

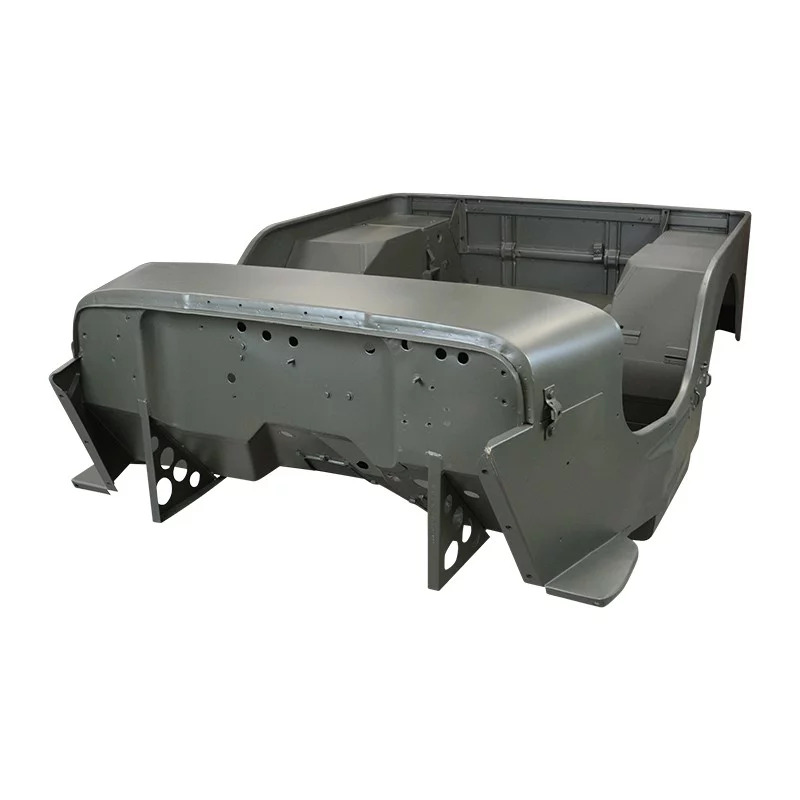

WANNE FÜR KAROSSERIE JEEP MB STD 42-43 ACM1
Ursprünglich zwischen August 1942 und Dezember 1943 auf Willys MB eingebaut.
Details zur Willys MB Typ D Kiste:
Keine Markierungen auf der Rückwand - Anhängersteckdosenloch an den Rückwänden - Halterung für vertikale Rückleuchten an der Rückwand - Jerrican-Türversteifung und Verstärkungszwickel an der Rückwand - abgerundetes Benzintankfach am vorderen Boden - Handschuhfach - quadratische Motorhaubenzwickel - Prägung der runden Werkzeugkastenverschlüsse an den hinteren Radkästen - Stützen des Rücksitzsitzrahmens vom Typ Willys - flache Werkzeugkastenabdeckungen.
STEEL MANUFACTURING ANTI-CORROSION TREATED BY CATAPHORESIS
Assembly order:
1. Place the body on the chassis and move it back as far as possible against the machine-gun support plate.
2.Screw the two front fenders onto the chassis.
3.Move the body forward up against the front fenders then screw the body to the fenders.
4.Do not attempt to align the rear of the body to the rear of the frame.
5.Drill the floor then bolt the box to the frame.
It is normal to see alignment differences between the rear of the body and the rear frame cross member.
If you proceed differently, you risk having gaps between the fenders and the body, making it impossible to assemble it.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
