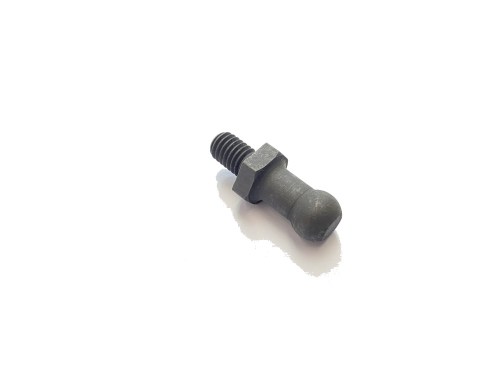

KUGELBOLZEN KUPPLUNGSBETÄTIGUNG
WOA181
Kugelbolzen Kupplungsgestänge
Kugelbolzen für die mechanische Betätigung von Kupplung und Bremspedal. Dieser Drehpunkt ist ein kritisches Bauteil im Betätigungssystem und muss bei Verschleiß ausgetauscht werden, um eine korrekte Pedalfunktion zu gewährleisten.
|
Typ Kugelbolzen mit Gewinde |
Funktion Drehpunkt Pedalbetätigung |
|
Fahrzeug CJ-3A, M38, CJ-3B |
Anwendung Kupplungs- und Bremspedal-Mechanik |
Eigenschaften
- Kugelförmiger Drehpunkt für mechanische Betätigung
- Gewinde für Montage an Rahmen oder Verteilergetriebe
- Ersatzteil für verschlissenen Originalbolzen
- Kritisches Bauteil für korrekte Pedalfunktion
- Geeignet für mechanische Kupplungs- und Bremssysteme
★ Zuverlässiges Ersatzteil für die mechanische Betätigung von Kupplung und Bremsen. Bei Verschleiß oder Spiel sofort austauschen, um korrekte Pedalfunktion zu gewährleisten.
Anwendung
Passend für CJ-3A (1949-1953), M38 (1950-1952) und CJ-3B (1953-1964) Modelle mit mechanischer Kupplungs- und Bremsbetätigung. Wird als Drehpunkt im Gestängesystem zwischen Pedalen und Kupplung/Bremsen verwendet.
Montagehinweise
Kugelbolzen mit korrekter Gewindesicherung montieren. Kugel vor der Montage auf Verschleiß oder Beschädigung prüfen. Drehpunkt bei der Montage leicht einfetten. Nach der Montage Pedalfunktion prüfen und Gestänge bei Bedarf einstellen.
Kompatibilität
Geeignet für Fahrzeuge mit mechanischer Kupplungs- und Bremsbetätigung. Nicht kompatibel mit hydraulischen Kupplungssystemen späterer Modelle. Gewindegröße und Kugeldurchmesser Ihres Originalbolzens prüfen.
Historischer Kontext
Die mechanische Betätigung über Gestänge und Kugelbolzen war Standard bei frühen zivilen Jeep-Modellen. Diese Konstruktion war einfach, zuverlässig und unter Feldbedingungen leicht zu warten.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : BRAKE PEDALS, GROUP 12 BRAKE PEDALS - CJ3A, GROUP 12 BRAKE PEDALS - CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |

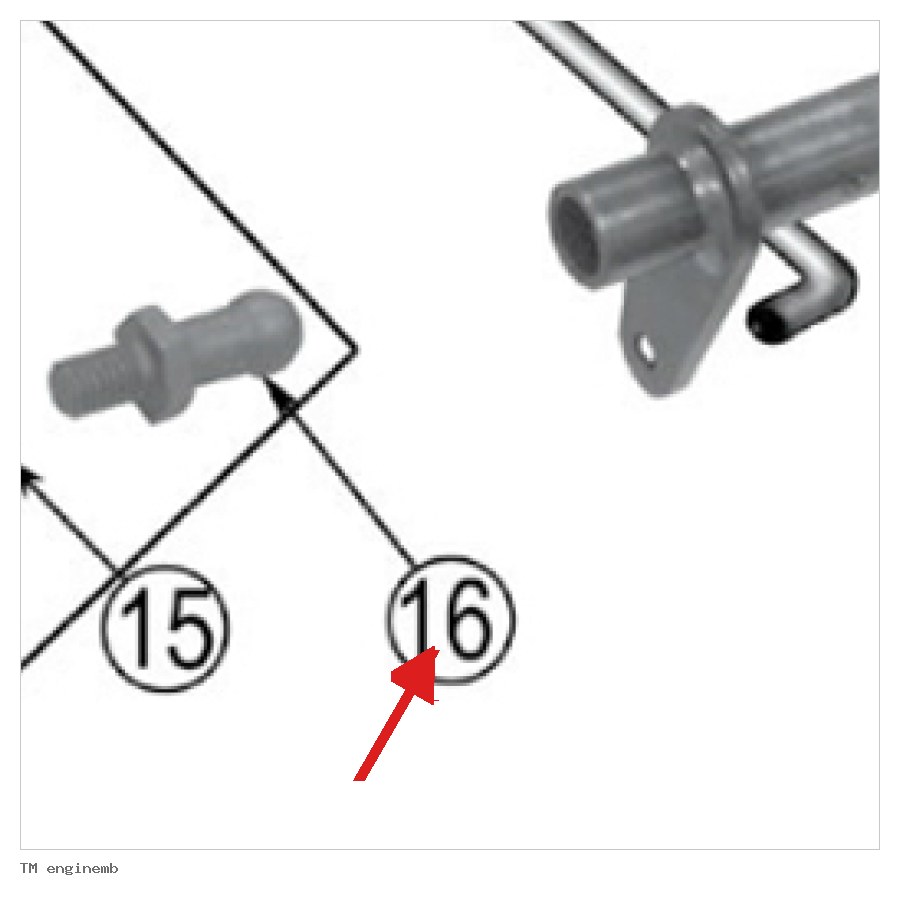

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
