Nocken Bremsbacken Ankerbolzen
WO637900
Bremsbacken-Ankernocken
Für 9" Trommelbremsen

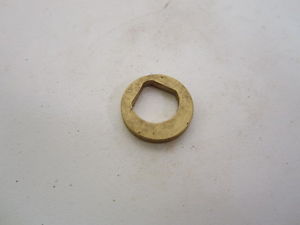

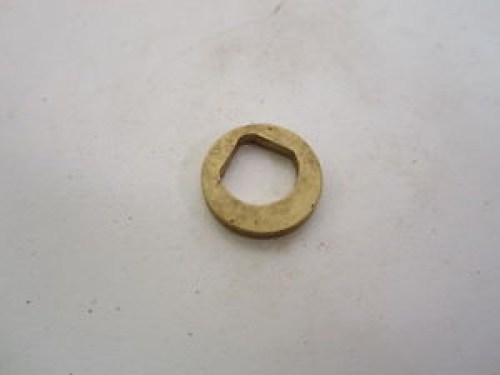

Verstellbarer exzentrischer Nocken (eccentric cam) aus Messing für die Bremsbackeneinstellung an 9" Trommelbremsen. Dieser Nocken sitzt auf der Rückseite des Bremsschildes und arbeitet zusammen mit dem Ankerbolzen, um die Bremsbacken korrekt einzustellen.
|
Material Messing/Bronze |
Anwendung 9" Trommelbremsen |
|
Anzahl pro Rad 2 Stück |
Teilenummer 637900 |
Eigenschaften
- Exzentrischer verstellbarer Nocken für Bremsbackeneinstellung
- Messingausführung — korrosionsbeständig
- 2 Stück pro Rad erforderlich (8 pro Fahrzeug)
- Sitzt auf der Rückseite des Bremsschildes
- Geeignet für 9" x 1¾" Trommelbremsensystem
★ Ersatz für korrosionsanfällige Originalnocken. Wesentliches Bauteil für korrekte Einstellung der Bremsbacken.
Anwendung
Passt auf Fahrzeuge wie in den Produktkategorien aufgeführt (CJ-2A, CJ-3A, CJ-3B, M38) mit 9" Trommelbremsen. In Kombination mit Ankerbolzen 637899 zu verwenden.
Montagehinweise
Die zwei exzentrischen Nocken pro Rad werden zueinander gedreht, um die richtige Spannung auf die Bremsbacken einzustellen. Auf gleichmäßige Einstellung links und rechts achten. Bei Austausch prüfen, ob die Ankerbolzen (637899) noch in gutem Zustand sind.
Kompatibilität
Nur für 9" x 1¾" Trommelbremsensystem. Nicht geeignet für spätere Modelle mit 10" oder 11" Bremsen.
Historischer Kontext
Diese Messingnocken-Konstruktion wurde an den frühen 9" Trommelbremsen von WWII- und frühen Nachkriegs-Jeeps angewendet. Das exzentrische Design ermöglichte die manuelle Einstellung der Bremsbacken ohne Demontage der Bremstrommel.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : BRAKES WHEEL CJ2A, BRAKES WHEEL 1 CJ3A, BRAKES WHEEL M38, BRAKES WHEEL 1 CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
