HALTERUNG FEDERDREHPUNKT VORNE&HINTEN
WOA500

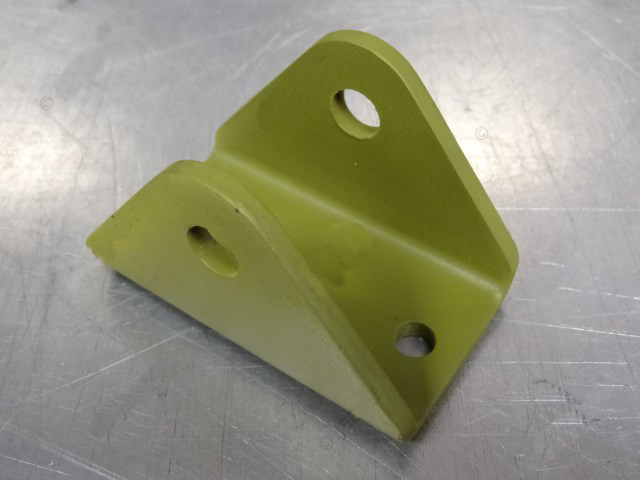

Blattfeder-Schäkel-Halterung Vorne & Hinten
Mit Gewinde für offenen Schäkel
Reproduktions-Stahlhalterung für die Montage von Blattfeder-Schäkeln am Chassis. Diese Halterung wird an der Unterseite des Rahmenprofils montiert und nimmt den offenen U-förmigen Schäkel mit Gewinde auf. Identische Ausführung verwendbar sowohl vorne als auch hinten.
|
Material Stahl |
Ausführung Mit Gewindeeinsatz |
|
Position Vorne & hinten |
Anzahl pro Fahrzeug 4 Stück erforderlich |
Eigenschaften
- Stahl-Rahmenhalterung für Blattfeder-Schäkel-Befestigung
- Geeignet für offene U-förmige Schäkel mit Gewinde
- Identische Halterung für Vorder- und Hinterradaufhängung
- Mit Gewindeeinsatz für Schäkel-Buchse versehen
- 4 Stück pro Fahrzeug erforderlich
★ Qualitäts-Reproduktions-Ersatzhalterung für korrekte Montage des Blattfeder-Aufhängungssystems am Chassis.
Anwendung
Pro Fahrzeug werden 4 Halterungen benötigt: zwei für die Vorderradaufhängung und zwei für die Hinterradaufhängung. Die Halterungen sind identisch für alle Ecken. Achtung: die Schäkel selbst haben unterschiedliche Gewinderichtungen (links-vorne und rechts-hinten haben Linksgewinde), aber die Rahmenhalterungen akzeptieren alle Rechtsgewinde-Buchsen.
Montagehinweise
Diese Halterung wird an der Unterseite des Rahmenprofils an der Schäkel-Position der Blattfedern montiert. Kann geschweißt oder verschraubt werden. Montieren Sie zunächst alle Federpunkte lose, bevor Sie etwas endgültig festziehen. Der Gewindeeinsatz ist bereits in der Halterung vorhanden für die Gewindebuchse des Schäkels.
Kompatibilität
Ausschließlich für Fahrzeuge mit offenen U-förmigen Schäkeln mit Gewinde. Nicht kompatibel mit Silent-Block-Schäkeln oder späteren Schraube-durch-Gummi-Ausführungen. Die Halterung selbst ist identisch für alle vier Ecken, aber beachten Sie bei der Montage das korrekte Links-/Rechtsgewinde der Schäkel selbst.
Historischer Kontext
Das U-förmige Schäkel-System mit Gewindebuchsen war Standard bei Militärjeeps und frühen Ziviljeeps bis Ende der 1950er Jahre, als die Hersteller auf Silent-Block-Gummischäkel umstellten.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : GROUP 15 - FRAME CJ2A, GROUP 15 - FRAME CJ3A, GROUP 15 - FRAME CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
