STANGE KUPPLUNGSPEDAL
WOA499
Kupplungspedal-Betätigungsstange
A-499
Betätigungsstange, die das Kupplungspedal mechanisch mit der Cross Shaft des Kupplungswinkelhebels verbindet. Dieses Teil ist ein wesentliches Element der Kupplungsbetätigung und ist Bestandteil des mechanischen Systems, mit dem der Fahrer die Kupplung ein- und ausrücken kann.
|
Material Stahl |
Teilenr. A-499 |
|
Fahrzeug Willys MB, Ford GPW, Hotchkiss M201 |
Anwendung Kupplungsbetätigung mit T-84 Getriebe |
Eigenschaften
- Verbindet Kupplungspedalarm mit Cross Shaft
- Geeignet für T-84 Getriebe
- Originale Teilenummer A-499
- Replik nach Originalspezifikationen
- Austauschbar bei Verschleiß oder Bruch
★ Präzise Reproduktion der originalen A-499 Kupplungsbetätigungsstange für authentische Restaurierung von WWII-Jeeps.
Anwendung
Geeignet für Willys MB (1941-1945), Ford GPW (1941-1945) und Hotchkiss M201 mit T-84 Getriebe. Passt in die Kupplungsbetätigung zwischen Pedalarm und Cross Shaft (Bellcrank).
Montagehinweise
Die Stange verbindet den kurzen Hebel auf der Pedalwelle mit dem Eingangsarm der Cross Shaft. Prüfen Sie den Lochdurchmesser (1/4") auf Verschleiß, bevor Sie die neue Stange montieren. Beim Austausch: Stellen Sie die korrekte Ausrichtung der Cross Shaft sicher, sodass der kurze Arm zur Stange und der lange Arm zum Kupplungsseil zeigt.
Kompatibilität
Spezifisch für Fahrzeuge mit 8-1/2" Kupplung und T-84 Getriebe. Spätere CJ-Modelle (ab 1945) verwenden oft eine längere 10-1/2" Stange. Nicht kompatibel mit diesen Ausführungen ohne Anpassung der Kupplungsbetätigung.
Historischer Kontext
Die Nummer A-499 bezieht sich auf die originale Willys-Overland Teilecodierung, die sowohl für die MB- als auch für die GPW-Produktion während des Zweiten Weltkriegs verwendet wurde. Die Stange war Teil des mechanischen Kupplungsbetätigungssystems, das für alle 1/4-Tonnen 4x4 Trucks charakteristisch war.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : BRAKE PEDALS
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |

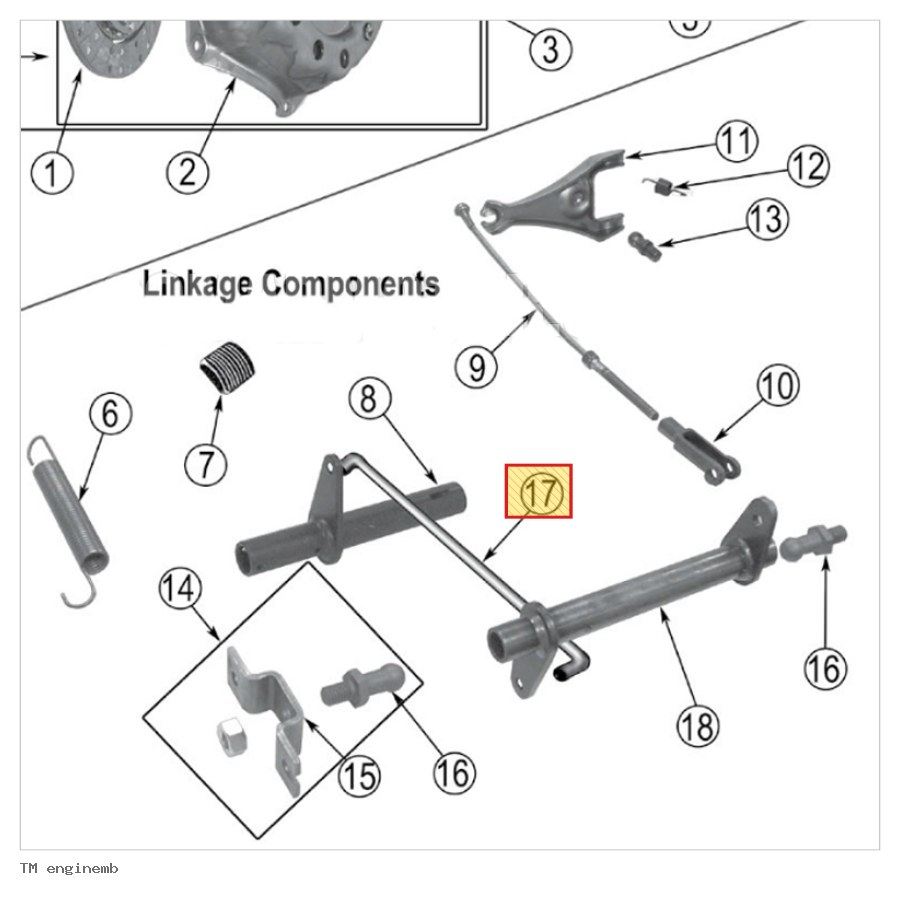

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
