HALTERUNG ARM SÄULE M31C S / RAHMEN (X2)
Rahmenbügel für M31C Maschinengewehr-Lafette (Satz mit 2)
Fahrgestellbügel für Stützbein-Befestigung

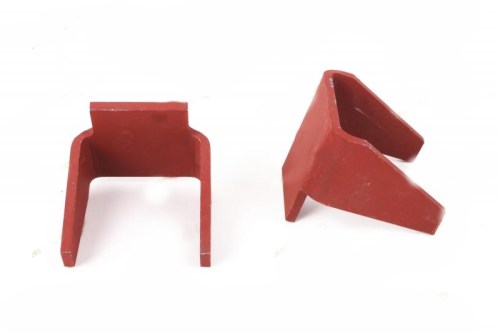

Satz von zwei Stahlbügeln (links und rechts) für die Montage der M31C Maschinengewehr-Säule am Fahrgestell. Diese Bügel werden an der Außenseite des Fahrgestells angeschweißt und bilden die Befestigungspunkte für die drei Stützbeine des M31C pedestal mount, wodurch die Last des Maschinengewehrs über das Fahrgestell statt über den Karosserieboden aufgenommen wird.
|
Material Stahl, gepresst |
Ausführung Roh oder zu lackieren |
|
Anwendung M31C Maschinengewehr-Lafette |
Satzinhalt 2 Stück (links + rechts) |
Eigenschaften
- Satz mit 2 Fahrgestellbügeln für M31C pedestal mount
- Werden an der Außenseite des Rahmens angeschweißt
- Befestigungspunkte für die Stützbeine der M31C-Säule
- Verhindert Überlastung des Karosseriebodens
- Reproduktion nach Originalspezifikationen
★ Wesentliches Bauteil für die korrekte Montage der M31C Maschinengewehr-Säule. Diese Rahmenbügel gewährleisten, dass die Waffenlast und der Rückstoß über das Fahrgestell aufgenommen werden, wie in der ursprünglichen Konstruktion vorgesehen.
Anwendung
Für die Montage des M31C Pedestal Truck Mount an Willys MB, Ford GPW und M38 Jeeps. Der M31C wurde im März 1945 als verbesserte Version des M31 eingeführt, speziell entwickelt für das schwerere.50 cal M2 Maschinengewehr. Die Stützbein-Konstruktion mit Rahmenbügeln verhindert Beschädigungen am Karosserieboden.
Montagehinweise
Die beiden Bügel müssen an der Außenseite des Fahrgestells an den vorgeschriebenen Positionen angeschweißt werden (gemäß TM9-224 oder jeepdraw blueprints). Nach dem Schweißen werden die drei Stützbeine der M31C-Säule mit Schrauben an diesen Bügeln befestigt. Achtung: Schweißposition ist kritisch für korrekte Passform der Stützbeine.
Kompatibilität
Speziell für M31C pedestal mount (nicht für M31 oder M24 mount). Passt an Willys MB, Ford GPW und M38 Jeeps. Nicht kompatibel mit früheren Maschinengewehr-Lafetten ohne Stützbeine. Der M31C wurde erst ab März 1945 produziert und ist daher technisch inkorrekt für frühe Kriegsfahrzeuge.
Historischer Kontext
Der M31C Pedestal Truck Mount wurde im März 1945 als verbesserte Version des M31 standardisiert. Die wichtigste Änderung war die verbesserte cradle-and-pintle assembly (E10014) und das obligatorische Stützbein-System, das den starken Rückstoß des.50 cal M2 Maschinengewehrs über das Fahrgestell aufnahm.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
