SEKTION ANTENNE MS-52 BLAU/ROT US
MS-52
Antennen-Sektion MS-52 (Blau/Rot)
US Signal Corps WWII Radio-Antenne

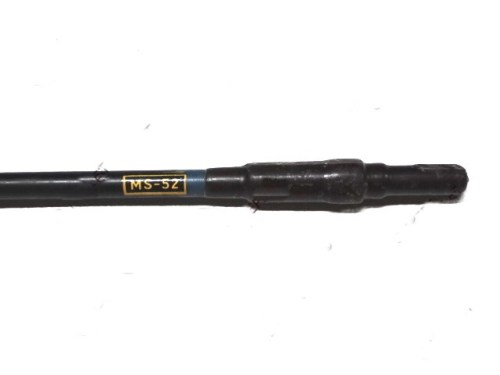

Originale US Signal Corps Antennenmasten-Sektion MS-52 wie während des WWII für verschiedene militärische Funkinstallationen verwendet. Diese Sektion hat eine Farbkodierung mit Blau am dicken Ende und Rot am schmalen Ende, gemäß originalen militärischen Spezifikationen.
|
Material Stahl mit Kupferbeschichtung |
Farbkodierung Blau (dickes Ende) / Rot (schmales Ende) |
|
Ausführung Schwarz satiniert (original) |
Anwendung VHF-Funkgeräte (SCR-510, SCR-610, SCR-608) |
Eigenschaften
- Farbkodierung blau/rot zur korrekten Identifizierung
- Gewinde kompatibel mit MS-51 und MS-53 Sektionen
- Verbindung mit MC-423 (rot) Klemme zu MS-51
- Verbindung mit MC-424 (blau) Klemme zu MS-53
- Originale WWII US Signal Corps Spezifikation
★ Wesentliches Bauteil für korrekte WWII-Funkgeräte-Konfiguration. MS-52 wurde in Kombination mit MS-51 und MS-53 Sektionen für VHF FM Funkgeräte verwendet, wobei jede Sektion ihre eigene Farbkodierung für schnelle Erkennung bei der Montage hat.
Anwendung
Die MS-52 Sektion wurde für VHF FM Funkgeräte wie SCR-510 (BC-620), SCR-610 (BC-659) und SCR-608 verwendet. Für diese Funkgeräte wurden typischerweise MS-53, MS-52 und MS-51 Sektionen verwendet (abhängig von spezifischem Funkgerät und Fahrzeug), nicht die längeren MS-50 und MS-49 Sektionen, die für HF-Funkgeräte reserviert waren. Geeignet für Montage auf MP-48, MP-48-A und späteren AB-15 Antennenbasen.
Montagehinweise
Sektion MS-52 mit dem roten (schmalen) Ende in das dicke Ende der MS-51 schrauben, und mit dem blauen (dicken) Ende in das schmale Ende der MS-53. MC-423 Klemme (rot) für Verbindung MS-52/MS-51 und MC-424 Klemme (blau) für Verbindung MS-53/MS-52 verwenden. Klemmen sind unerlässlich, um zu verhindern, dass Sektionen sich während des Gebrauchs losschrauben — viele MS-52 Sektionen gingen verloren, weil sie nicht festgeklemmt wurden.
Kompatibilität
Achtung: MS-52 hat kleineres Gewinde als MS-53/MS-54 und passt NICHT direkt in Antennenbasen MP-48/MP-48-A/MP-50. Nur MS-53 und MS-54 können direkt in diese Basen geschraubt werden. MS-52 ist immer eine Zwischensektion. Das MS-52 Gewinde ist zu klein für direkte Montage auf den meisten Antennenbasen.
Historischer Kontext
Die MS-52 Sektion war Teil des Standard US Signal Corps Antennenmast-Systems während des WWII und wurde auf Jeeps, Halftracks und anderen Militärfahrzeugen verwendet. Durch Verlust während des Gebrauchs sind originale MS-52 Sektionen heutzutage sehr selten.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
