DRUCKPLATTE MOTOR NOCKENWELLE KETTENRAD
WO644963

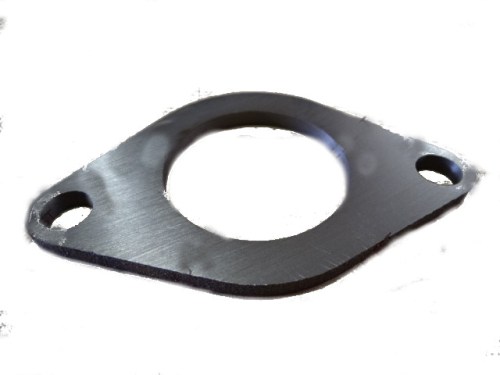

Nockenwellen-Druckplatte
Für L-134 und F-134 Motor mit Zahnradantrieb
Druckplatte (thrust plate) für die Nockenwelle von 4-134 ci Motoren mit Zahnradantrieb. Diese Platte sorgt für die korrekte axiale Positionierung der Nockenwelle und hält den korrekten Abstand zwischen Nockenwelle und Zahnrad. Wesentliches Bauteil bei jeder Motorüberholung oder Nockenwellen-Ersatz.
|
Material Stahl |
Motortyp L-134 / F-134 mit Zahnradantrieb |
|
Teilenummer 802576 |
Anzugsdrehmoment 20-26 ft-lbs (27-35 Nm) |
Eigenschaften
- Für 4-134 ci Motoren mit Zahnradantrieb (gear driven)
- Sorgt für korrektes axiales Spiel der Nockenwelle
- Erforderlich bei jedem Nockenwellen-Ersatz
- OE-Spezifikation
- Anzugsdrehmoment 20-26 ft-lbs
★ Ersatz nach Original-Spezifikationen für zuverlässige Motorleistung.
Anwendung
Für Willys/Jeep Fahrzeuge mit 4-134 ci L-head (flathead) oder F-head Motor mit Zahnradantrieb. Achtung: nur für Motoren mit gear-to-gear Steuerung, nicht für Motoren mit Kettenantrieb.
Montagehinweise
Druckplatte mit den zwei Befestigungsschrauben montieren. Anzugsdrehmoment: 20-26 ft-lbs (27-35 Nm). Axialspiel der Nockenwelle nach Montage prüfen (normal 0.004"-0.008"). Immer bei Nockenwellen-Ersatz oder Motorüberholung ersetzen.
Kompatibilität
WICHTIG: Dieses Teil passt NUR an Motoren mit Zahnradantrieb (gear driven camshaft). Willys MB, Ford GPW und frühe M201 hatten Kettenantrieb und verwenden ein anderes System (thrust washer). Späte CJ-2A (ab Mitte 1946), CJ-3A, M38, CJ-3B und spätere Modelle mit L-134 oder F-134 Motor haben Zahnradantrieb. Vor Montage prüfen, ob Ihr Motor Zahnräder oder eine Kette hat.
Historischer Kontext
Ab Mitte 1946 wechselte Willys vom Kettenantrieb zum Zahnradantrieb für die Nockenwelle des L-134 Motors, ein System, das auch im späteren F-134 overhead valve Motor verwendet wurde. Diese Druckplatte ist ein wesentliches Bauteil dieses Zahnradsystems.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
