Dübel Schwungrad Kurbelwelle frühes Paar
Passstift Schwungrad Kurbelwelle frühe Ausführung Paar

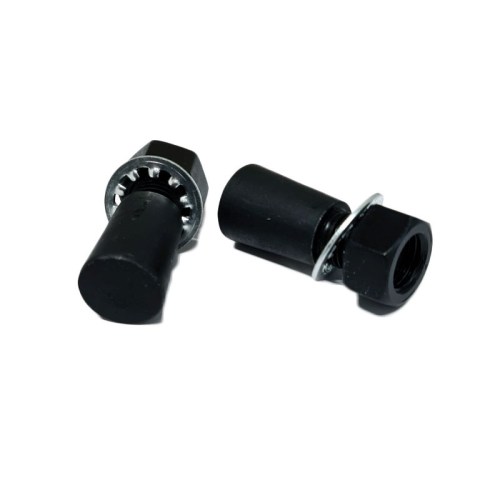

Satz mit 2 konischen Passstiften
Satz mit zwei konischen (tapered) Passstiften zur Befestigung des Schwungrads an der Kurbelwelle. Diese frühe Ausführung mit 3/8 UNF Gewinde wurde bei der ursprünglichen Werksmontage verwendet, wobei Schwungrad und Kurbelwelle präzise aufeinander abgestimmt wurden. Die konische Ausführung gewährleistet eine exakte Zentrierung und Positionierung des Schwungrads.
|
Gewinde 3/8 UNF |
Ausführung Konisch (tapered) |
|
Motortyp L-134 Go Devil |
Set-Inhalt 2 konische Passstifte |
Eigenschaften
- Satz mit 2 konischen Passstiften
- 3/8 UNF Gewinde
- Frühe Originalausführung
- Präzise Zentrierung des Schwungrads auf der Kurbelwelle
- Montage erfordert Entfernung der Ölwanne und des hinteren Hauptlagerdeckels
★ Konische Passstifte werden standardmäßig bei der ursprünglichen Werksmontage verwendet und sind für eine dauerhafte Kopplung von Schwungrad und Kurbelwelle vorgesehen. Für den Austausch von Schwungrad oder Kurbelwelle sind gerade (straight) Passstifte erhältlich, die eine Nachbohrung erfordern.
Montagehinweise
Achtung: Die konischen Passstifte werden von hinten (Kupplungsseite) durch die Kurbelwelle eingesetzt. Für die Montage müssen die Ölwanne und der hintere Hauptlagerdeckel entfernt werden. Die Stifte werden mit Muttern und Sicherungsscheiben auf der Kupplungsseite befestigt. Beim Austausch von Schwungrad oder Kurbelwelle wird empfohlen, auf die späteren geraden Passstifte (9/16 Durchmesser) umzustellen, die eine Nachbohrung von Schwungrad und Kurbelwelle erfordern.
Kompatibilität
Diese konische Ausführung passt auf Motoren, die ursprünglich mit tapered dowels montiert wurden. Viele Kurbelwellen und Schwungräder wurden im Laufe der Zeit auf die späteren geraden (straight) Passstifte umgebaut, um die Wartung zu erleichtern. Überprüfen Sie Ihre Kurbelwelle: frühe Ausführung hat 4x 3/8 Schrauben + 2x konische Passstifte (3/8 Gewinde), späte Ausführung hat 4x 3/8 Schrauben + 2x gerade Passstifte (9/16 Durchmesser, 1/2 Gewinde).
Historischer Kontext
Die konischen Passstifte wurden ursprünglich bei der Werksmontage des L-134 Go Devil Motors in WWII-Jeeps verwendet. Schwungrad und Kurbelwelle wurden im Werk präzise aufeinander abgestimmt, indem die konischen Passstifte vor Ort gebohrt wurden, was eine perfekte Zentrierung garantierte.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |

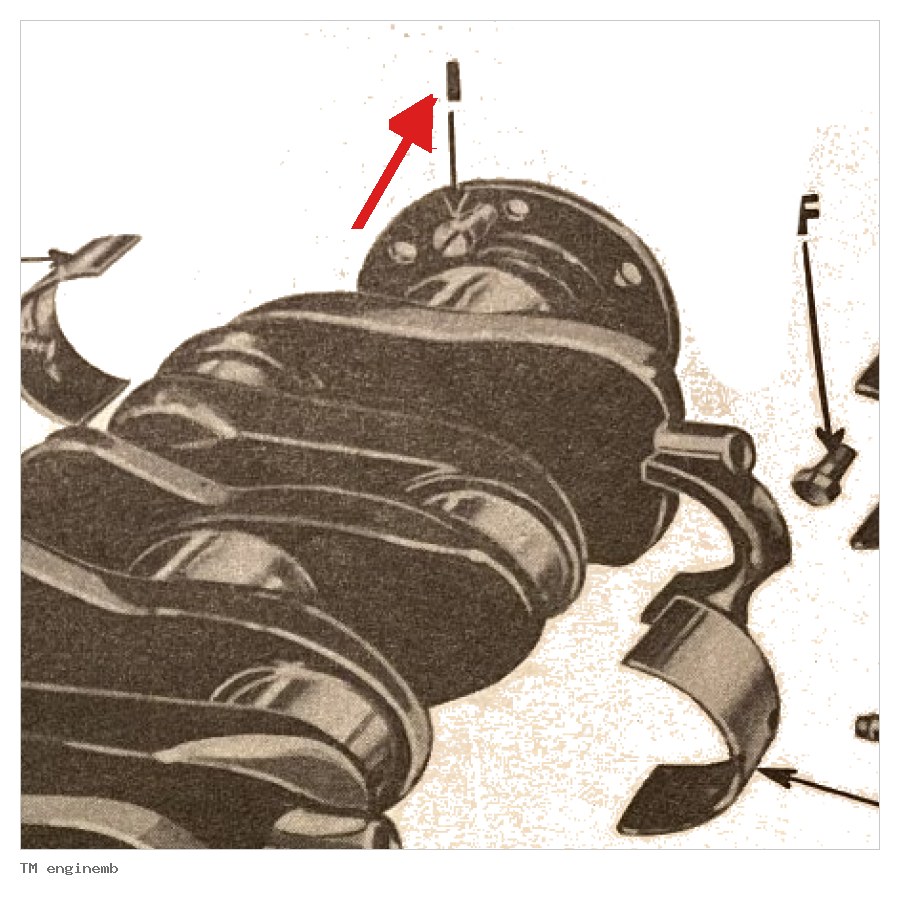

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
