Steuerscheibe
WOA5121
Timingplatte Motorblock
Front engine plate
Metallische Montageplatte zwischen Motorblock und Timing Cover. Diese Platte bildet Teil der vorderen Motorabdichtung und trägt den Timing Cover sowie Motormontagehalter.
|
Material Stahl |
Position Vorderseite Motorblock |
|
Funktion Montage Timing Cover |
Anwendung L-134 und F-134 Motoren |
Eigenschaften
- Montage zwischen Motorblock und Timing Cover
- Mit Befestigungslöchern für Schrauben und Bolzen versehen
- Trägt Timing Cover und eventuelle Motormontagehalter
- Form und Ausführung abhängig von Motorvariante
- Wesentliches Teil bei Motordemontage und Überholung
★ Präzise gefertigte Engine Plate für korrekte Positionierung des Timing Cover und der Motormontage.
Montagehinweise
Die Timingplatte muss bei Motorüberholung entfernt werden, um Zugang zur Timing Chain/Gears zu erhalten. Achtung: Bei kettengetriebenen Motoren (MB/GPW/M201/frühe CJ-2A) muss zuerst das Timing Gear Sprocket entfernt werden. Bei zahnradgetriebenen Motoren (späte CJ-2A/CJ-3A/CJ-3B/M38) muss das Camshaft Timing Gear demontiert werden. Verwenden Sie bei der Wiedermontage neue Dichtungen.
Kompatibilität
Die Ausführung unterscheidet sich zwischen kettengetriebenen (chain driven) und zahnradgetriebenen (gear driven) L-134 Motoren. Frühe MB/GPW und frühe CJ-2A Motoren hatten manchmal ein Timing Inspection Hole in der Platte zur Kontrolle der Schwungradmarkierungen. Spätere Ausführungen haben dieses Loch nicht mehr, da die Timing-Markierungen zum Timing Cover und zur Kurbelwellen-Riemenscheibe verlegt wurden. Prüfen Sie, welche Ausführung zu Ihrem Motorblock passt.
Historischer Kontext
Der L-134 'Go Devil' Motor erfuhr während der Produktion verschiedene Anpassungen. Um CJ-2A Motornummer 130859 wurde ein größerer Anlasser eingeführt, wodurch der Motorblockflansch breiter gestaltet und das Timing Inspection Hole teilweise abgedeckt wurde.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |

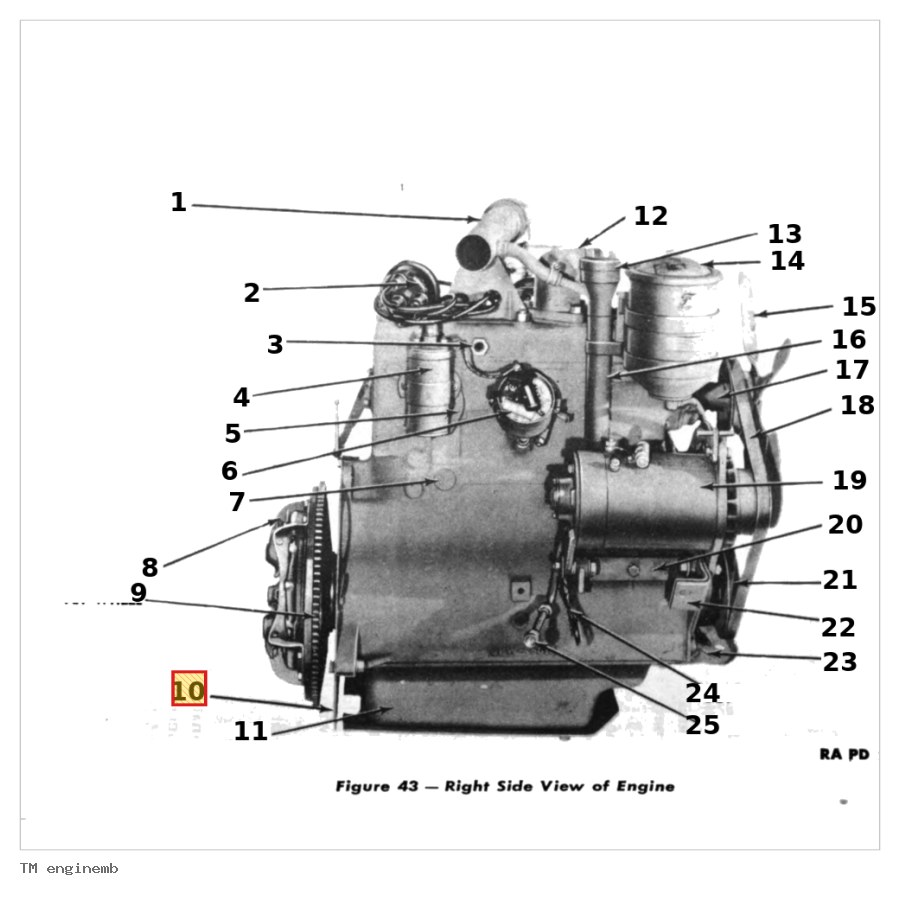

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
