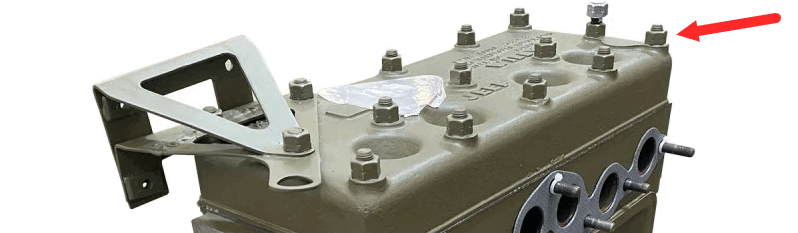

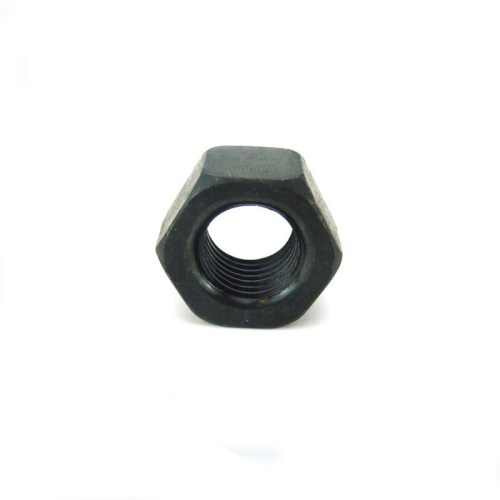

MUTTER ZYLINDERKOPF 7/16
✅ Anzugsdrehmoment der Zylinderkopfschrauben – Willys MB Motor (Go Devil 134 cu in):
-
60 bis 65 ft-lb
-
Entspricht etwa 81 bis 88 Nm
🔧 Wichtige Hinweise beim Anziehen:
-
Verwenden Sie immer einen Drehmomentschlüssel für genaue Ergebnisse.
-
Halten Sie die richtige Anzugsreihenfolge ein – üblicherweise spiralförmig von der Mitte nach außen, um ein Verziehen des Zylinderkopfs zu vermeiden.
-
In mehreren Stufen anziehen:
-
Erste Stufe: ca. 35 ft-lb
-
Zweite Stufe: ca. 50 ft-lb
-
Dritte Stufe (Enddrehmoment): 60–65 ft-lb
-
-
Der Motor muss kalt sein, wenn die Schrauben angezogen werden.
-
Nach dem ersten Warmlauf das Drehmoment erneut überprüfen und ggf. nachziehen.

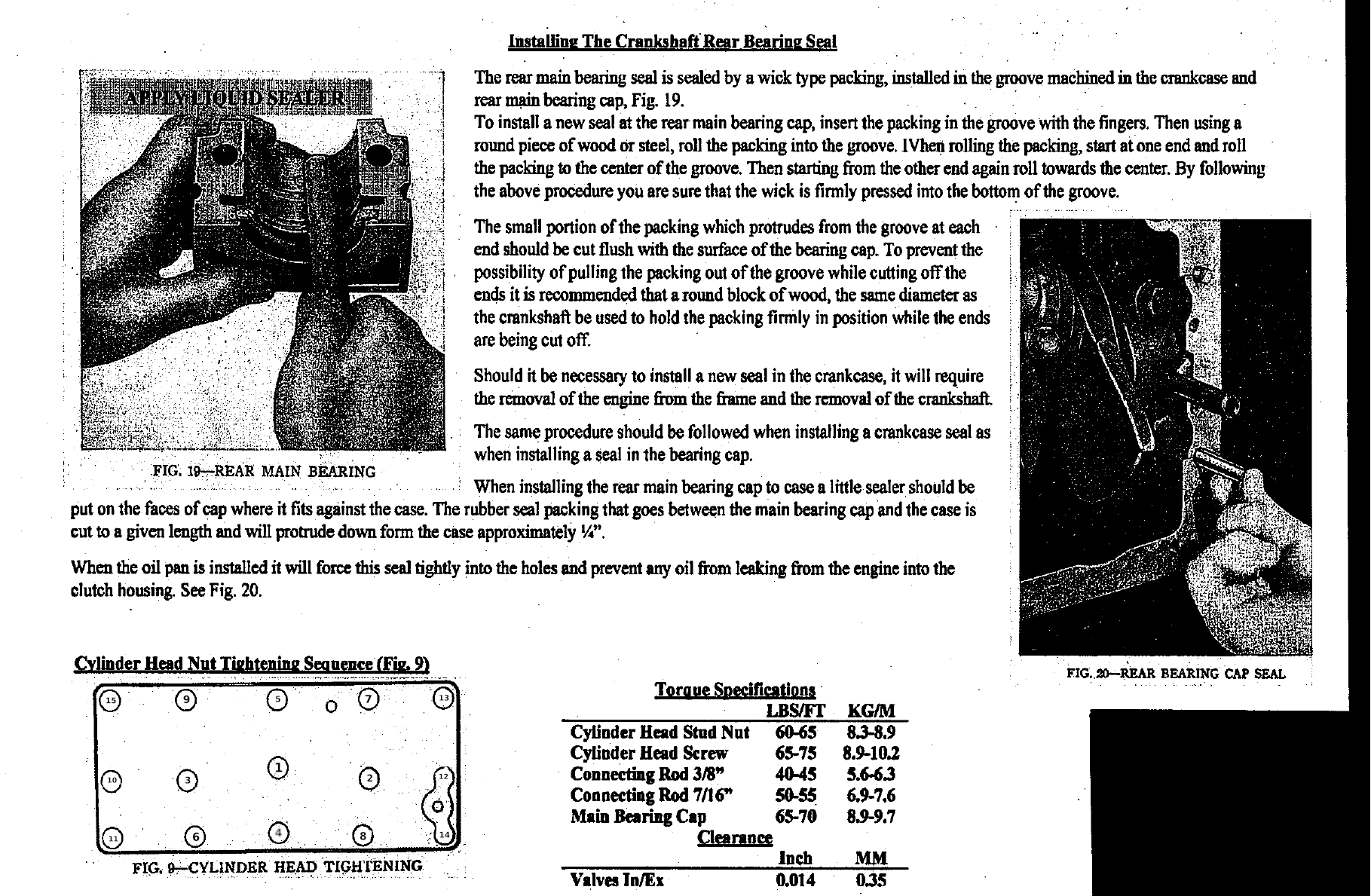

TORQUE WRENCH READINGS
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : BOLTS 01 ENGINE, UPPERENGINEHEAD CJ3A, Upper Engine M38, UPPERENGINEHEAD M38, Motor komplett
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
| Jeep CJ-5 | 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
