KRAFTSTOFFSCHLAUCH KURZ JEEP

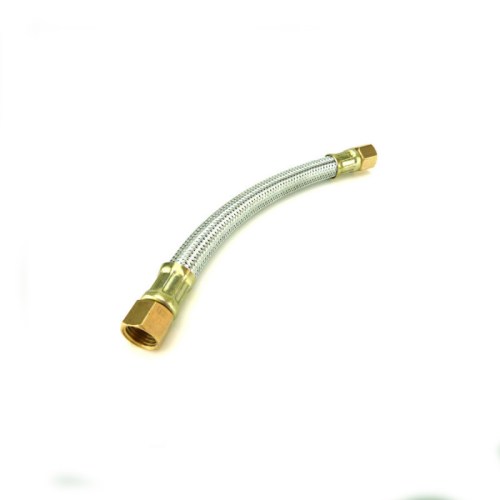

Kurze Kraftstoffleitung – flexibel mit Metallumflechtung
WOA1325 / GPW-9288

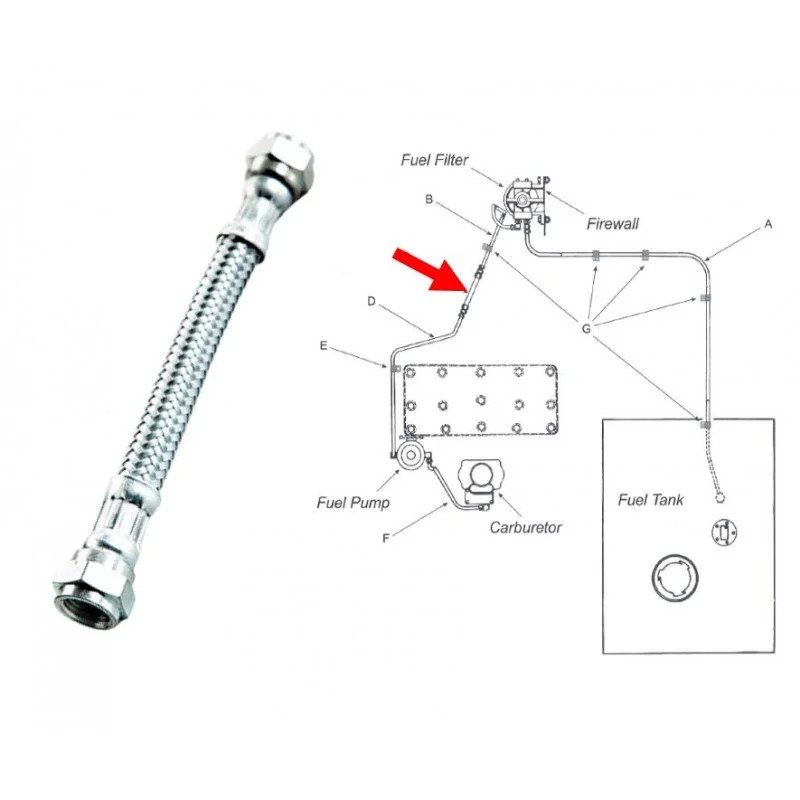

Kurze flexible Kraftstoffleitung mit Metallumflechtung für das Kraftstoffsystem. Diese Leitung verbindet die Fahrgestellseite mit der Motorseite der Kraftstoffleitung und befindet sich verborgen unter der Lichtmaschine. Wesentliches Bauteil für eine korrekte und zuverlässige Kraftstoffzufuhr.
|
Material Gummi mit Metallumflechtung |
Typ Flexible Kraftstoffleitung |
|
Teilenummer Willys WOA1325 / Ford GPW-9288 |
Anwendung Kraftstoffsystem |
Eigenschaften
- Metallumflochtene Gummikonstruktion
- Beständig gegen Benzin und Öl
- Zwei Buchsenanschlüsse
- Originaltyp für authentische Restaurierung
- Ersatzteil für Leitung unter Lichtmaschine
★ Reproduktion nach Originalspezifikationen, gefertigt nach WWII-Standard mit Metallumflechtung für Haltbarkeit und Flexibilität.
Anwendung
Geeignet für Willys MB, Ford GPW und Hotchkiss M201 Fahrzeuge mit Kraftstofffilter am Armaturenbrett (frühe Ausführung 1941-1944/Anfang 1945). Diese kurze flexible Leitung bildet die Verbindung zwischen der festen Kraftstoffleitung an der Fahrgestellseite und der Motorseite und befindet sich unter der Lichtmaschine.
Montagehinweise
Die Leitung hat zwei Buchsenanschlüsse und verbindet die Kraftstoffleitung vom Fahrgestell zum Motor. Auf korrekte Verlegung unter der Lichtmaschine achten. Leitung regelmäßig auf Risse oder Undichtigkeiten prüfen, besonders auf der Vakuumseite (zwischen Tank und Pumpe), wo Lufteintritt ohne sichtbare Kraftstoffleckage auftreten kann.
Kompatibilität
Passt auf frühe MB/GPW/M201 Modelle mit Kraftstofffilter am Armaturenbrett. Willys wechselte im Frühjahr 1945 zu einem anderen System ohne Armaturenbrett-Filter; Fords Änderung war vom Produktionsstandort abhängig. Prüfen Sie, ob Ihr Fahrzeug einen Kraftstofffilter am Armaturenbrett besitzt, bevor Sie dieses Teil bestellen.
Historischer Kontext
Während des WWII wurden Ford GPW und Willys MB mit vollständiger Teileaustauschbarkeit konstruiert. Die flexible Kraftstoffleitung mit Metallumflechtung war Standard bei beiden Typen, wobei das eingewebte Gewebe für zusätzliche Verstärkung gegen höheren Druck und bessere Flexibilität als metallverstärkte Leitungen sorgte.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : Kraftstoffleitungen Willys MB Ford GPW M201
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
