Kraftstofftank Ford Typ F Kennzeichnung - ohne Deckel
Keine Verlängerung und Kappenbaugruppe
Kraftstofftank Ford GPW mit F-Markierung
Große Einfüllöffnung, ohne Deckel

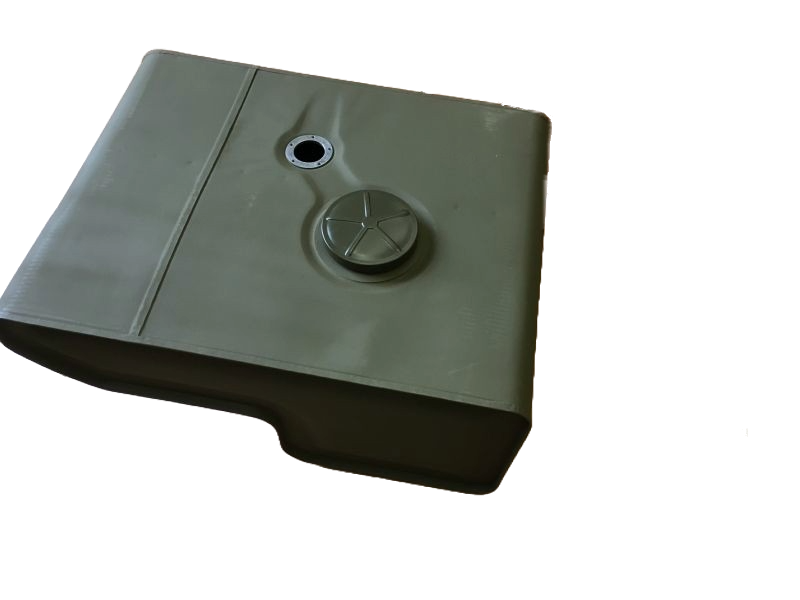

Kraftstofftank aus Stahl für Ford GPW mit authentischer Ford 'F' Script-Markierung. Dieser Tank ist mit großer Einfüllöffnung (large neck) ausgeführt, wie ab Anfang 1943 verwendet, und enthält ein verlängertes Einfüllrohr mit Sieb. Der Tank wird ohne Deckel geliefert.
|
Ausführung Large neck (große Einfüllöffnung) |
Markierung Ford F-Script |
|
Kapazität 15 Gallonen (57 Liter) |
Set-Inhalt Tank mit verlängertem Einfüllrohr und Sieb, ohne Deckel |
Eigenschaften
- Stahlkonstruktion mit Ford 'F' Script-Markierung
- Große Einfüllöffnung (large neck) mit ausziehbarem Einfüllrohr
- Integriertes Sieb in Einfüllrohr-Verlängerung
- Montage unter Fahrersitz
- Tankdeckel nicht enthalten (separat zu bestellen)
★ Replika-Kraftstofftank für Ford GPW mit korrekter F-Markierung, wie Ford sie auf Komponenten des GPW anbrachte. Geliefert mit verlängertem Einfüllrohr mit Sieb (A1472).
Anwendung
Geeignet für Ford GPW von Anfang 1943 bis Ende der Produktion 1945. Die Large-Neck-Ausführung mit verlängertem Einfüllrohr ersetzte ab etwa Januar-Februar 1943 die frühere Small-Neck-Version. Auch verwendbar auf Willys MB aus derselben Periode, wobei die F-Markierung historisch nicht ganz korrekt ist (Willys MB hatte keine Ford-Markierung).
Montagehinweise
Tank wird unter dem Fahrersitz mit originalen Tankbändern und Bügeln montiert. Achten Sie auf korrekte Platzierung der Filz-Anti-Klapper-Streifen zwischen Tank und Karosserie. Das verlängerte Einfüllrohr wird nach Entfernen des Deckels nach oben gezogen und im Uhrzeigersinn gedreht, um es beim Tanken zu fixieren.
Kompatibilität
Achtung: Dies ist die SPÄTE Version (large neck). Für frühe Ford GPW (bis November 1942) und frühe Willys MB (bis Anfang 1943) ist die Small-Neck-Version mit schmaler Einfüllöffnung korrekt. Die große Einfüllöffnung hat einen Durchmesser von ca. 3,5 Zoll und erfordert einen großen Tankdeckel (A6333), die frühe Version hat eine Öffnung von 2 7/8 Zoll. Ford GPW-Tanks haben F-Markierung, Willys MB-Tanks nicht.
Historischer Kontext
Ford markierte während der Produktion von 277.896 GPW-Jeeps praktisch alle Komponenten mit dem charakteristischen 'F'-Logo, einschließlich Kraftstofftanks. Der Übergang von Small Neck zu Large Neck erfolgte Anfang 1943, um das Betanken unter Feldbedingungen zu erleichtern.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Ford GPW | 1942, 1943, 1944, 1945 |
