KRAFTSTOFFLEITUNG TANK ZUM FILTER
WOA1366
Kraftstoffleitung vom Tank zum Filter
Für Fahrzeuge mit am Spritzblech montiertem Kraftstofffilter

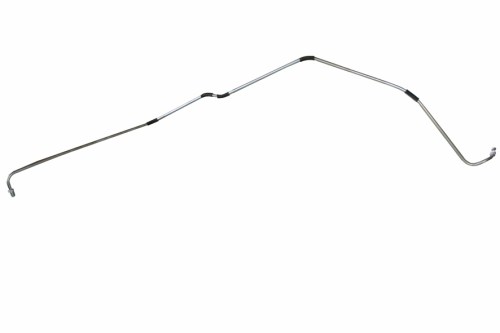

Vorgeformte Stahlkraftstoffleitung, die vom Kraftstofftank zum Kraftstofffilter am Spritzblech führt. Dies ist die Standardkonfiguration für early und mid-production Fahrzeuge, die mit einem am Spritzblech montierten AC-Kraftstofffilter ausgestattet waren.
|
Material Stahlleitung |
Ausführung Vorgeformt mit Fittings |
|
Anwendung Für Fahrzeuge mit am Spritzblech montiertem Filter |
Anschluss Tank zu Kraftstofffilter |
Eigenschaften
- Vorgeformte Stahlkraftstoffleitung
- Zur Verwendung mit AC-Kraftstofffilter am Spritzblech
- Inverted flare-Anschlüsse
- Korrekte Länge und Biegeradius
- Geeignet für early/mid-production Fahrzeuge
★ Ersatzleitung für das klassische Kraftstoffsystem mit am Spritzblech montiertem Filtergehäuse wie ursprünglich bis Mitte 1944 verwendet.
Anwendung
Diese Kraftstoffleitung ist für Fahrzeuge bestimmt, die mit einem am Spritzblech (Firewall) montierten Kraftstofffilter ausgestattet sind. Early-production Fahrzeuge (1941-1944) hatten serienmäßig ein AC-Kraftstofffiltergehäuse am Spritzblech. Ab Mitte 1944 wurde der am Spritzblech montierte Filter schrittweise durch einen internen Filter im Tank ersetzt, und ab Mitte 1945 wurden die Montagebohrungen für den Spritzblech-Filter sogar weggelassen.
Montagehinweise

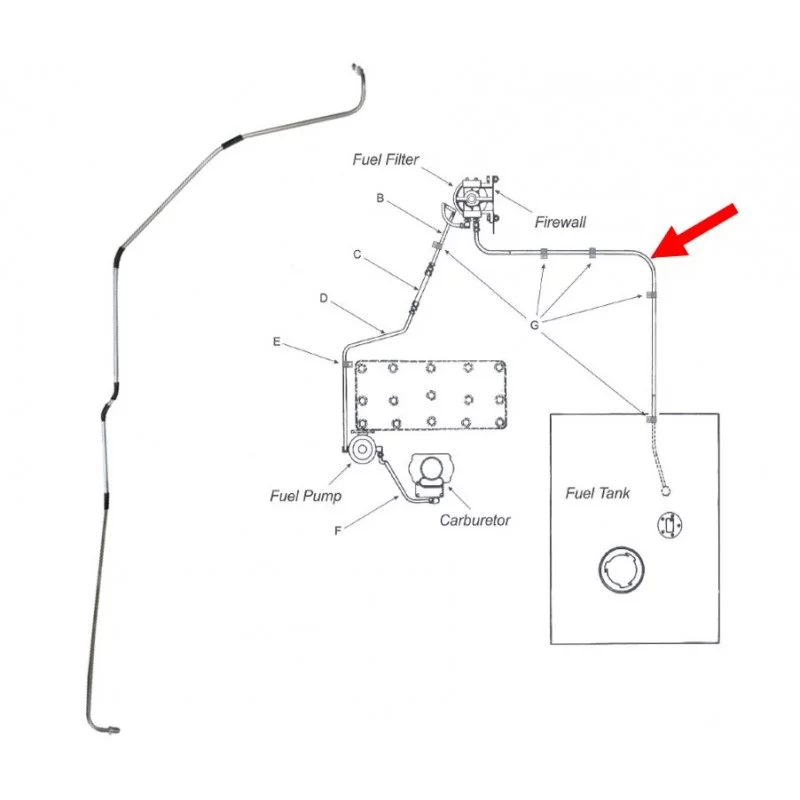

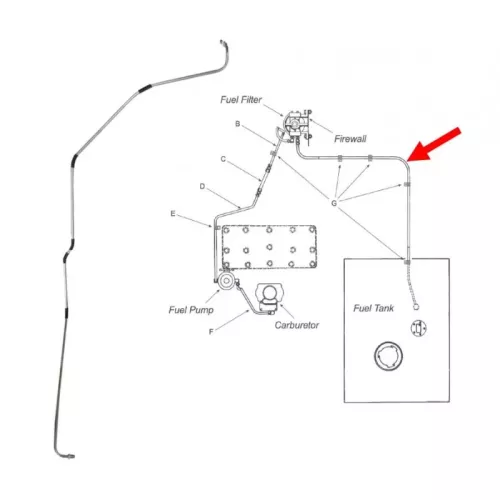

Überprüfen Sie, ob Ihr Fahrzeug die Original-Montagebohrungen für den Kraftstofffilter am Spritzblech aufweist. Die Leitung verläuft vom Tankauslass entlang des linken Längsträgers zum Filtergehäuse am Spritzblech. Achten Sie auf korrekten Anschluss der Inverted flare-Fittings und verwenden Sie bei Bedarf neue Dichtungen.
Kompatibilität
NICHT kompatibel mit late-production Fahrzeugen (nach Mitte 1944), die keinen am Spritzblech montierten Kraftstofffilter haben. Bei diesen späteren Fahrzeugen verläuft die Kraftstoffleitung direkt vom Tank (mit internem Filter) zur Kraftstoffpumpe über eine flexible Leitung. Überprüfen Sie, ob Ihr Spritzblech die beiden Montagebolzen für das Filtergehäuse aufweist.
Historischer Kontext
Der AC-Kraftstofffilter am Spritzblech war Standard bis Mitte 1944, als eine praktischere Lösung mit internem Tankfilter eingeführt wurde, um die Anzahl der Komponenten und potenziellen Leckstellen zu reduzieren.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
