Abstandshülse obere Lichtmaschinen-Halterung für Lichtmaschinenschraube
Distanzbuchse obere Lichtmaschinenhalterung für Lichtmaschinenschraube
Sicherungsbuchse für Lichtmaschinenhalterung

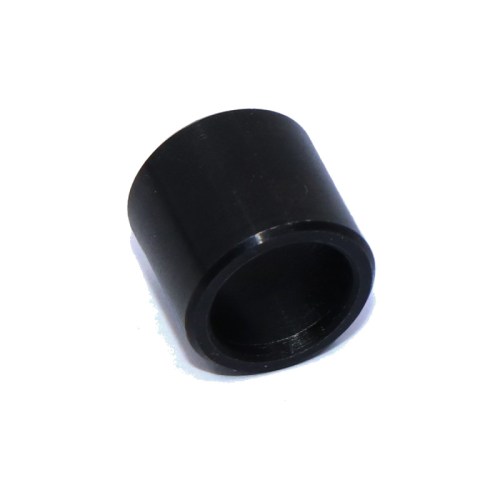

Distanzbuchse (locking bushing), die unter dem Schraubenkopf der oberen Lichtmaschinenhalterungsschraube sitzt und die Öffnung im T-förmigen Halterungsgriff ausfüllt. Dieses Teil sorgt für den korrekten Abstand und die Verriegelung der Lichtmaschinen-Verstellhalterung an der Frontplatte der Lichtmaschine.
|
Anwendung Lichtmaschinen-Sicherungsbuchse |
Position Obere Halterungsschraube |
|
Originalnummer WO-A-1470 |
Anzahl 1 Stück |
Eigenschaften
- Distanzbuchse für obere Lichtmaschinenhalterungsschraube
- Sitzt unter dem Schraubenkopf und füllt die Öffnung im T-Griff
- Sorgt für korrekten Abstand zwischen Schraubenkopf und Halterung
- Originalnummer WO-A-1470
- Unerlässlich für korrekte Montage der Lichtmaschinen-Verstellhalterung
★ Präzisionsteil für eine korrekte und originale Montage des 6V Lichtmaschinen-Verstellsystems.
Montagehinweise

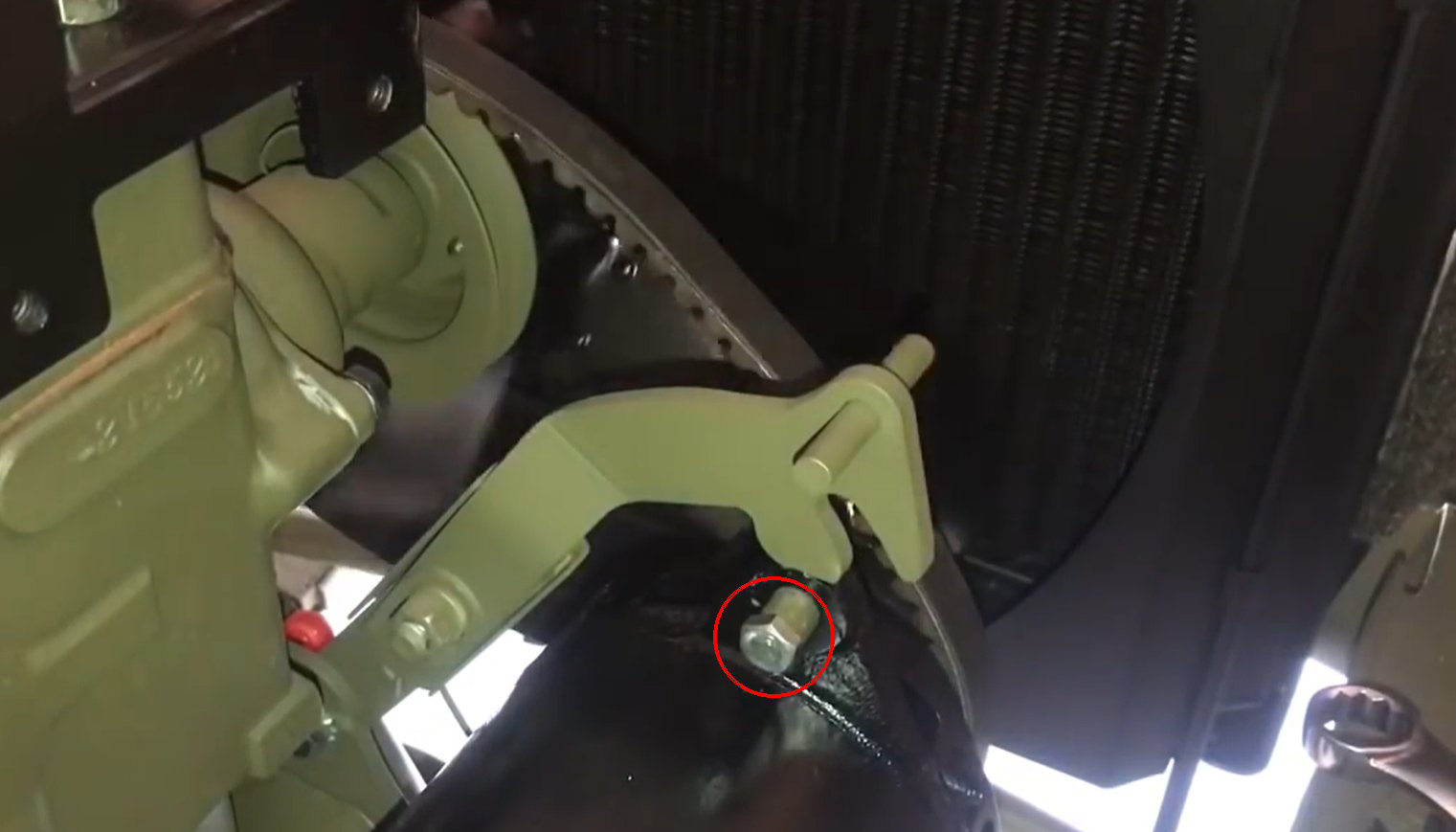

Diese Buchse wird auf die Schraube montiert, die durch die Frontplatte der Lichtmaschine geht und die T-förmige Verstellhalterung befestigt. Die Buchse sitzt zwischen dem Schraubenkopf und dem Halterungsgriff und verhindert durch korrekten Abstand, dass die Halterung festläuft. Die Schraube wird an der Rückseite mit einer Mutter gesichert.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
