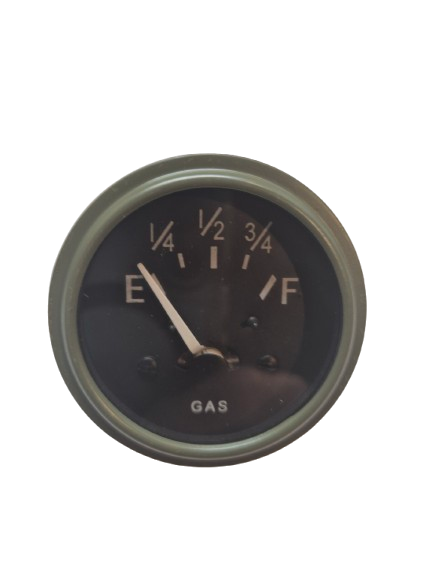

ANZEIGE KRAFTSTOFFSTAND "GAS" FRÜH 6 VOLT
Kraftstoffanzeige 6 Volt Early
Schwarze Zierblende, für frühe Ausführung
Nachbau-Kraftstoffanzeige für 6 Volt Elektrikanlagen. Diese Anzeige ist mit schwarzer Zierblende und weißem Zeiger ausgeführt, wie sie an frühen WWII-Militärfahrzeugen verwendet wurde. Die Anzeige arbeitet zusammen mit dem passenden Tankgeber und erfordert ein korrekt abgestimmtes System für genaue Ablesungen.
|
Spannung 6 Volt |
Einbauöffnung 2 Zoll (ca. 51 mm) |
|
Ausführung Early (frühe Ausführung) |
Zierblende Schwarz, ohne Beleuchtung |
Eigenschaften
- Schwarze Zierblende mit weißem Zeiger
- Klemmen mit 'O', 'S' und 'T' auf der Rückseite gekennzeichnet
- Ohne Beleuchtung (wie original)
- Erfordert 2 Zoll Einbauöffnung im Armaturenbrett
- Funktioniert mit Widerstandsbereich Tankgeber 0-130+ Ohm
★ Nachbau nach frühen Originalspezifikationen. Geeignet für Restaurierung mit Augenmerk auf zeitgemäße Korrektheit.
Anwendung
Für frühe 6 Volt Elektrikanlagen. Die 'Early'-Ausführung bezieht sich auf die frühe Produktionsperiode mit spezifischen Merkmalen wie schwarzer Zierblende ohne Beleuchtung.
Montagehinweise
In vorgebohrte 2 Zoll Öffnung im Armaturenbrett einbauen. Für gute Masseverbindung vom Anzeigegehäuse zum Fahrgestell sorgen. Die Anzeige arbeitet mit einem Tankgeber zusammen — beide Komponenten müssen im Widerstandsbereich zueinander passen für korrekte Ablesungen. Klemmen: 'O' = Empfang, 'S' = Sender, 'T' = Masse.
Kompatibilität
Diese Anzeige ist NUR für 6 Volt Anlagen geeignet. Für 12 Volt Umbauten wird eine separate 12 Volt Anzeige benötigt (nicht diese). Die Anzeige muss mit einem passenden Tankgeber mit korrektem Widerstandsbereich verwendet werden (ca. 0 Ohm voll, 130+ Ohm leer). Nicht austauschbar mit späten Ausführungen, die andere Zierblenden oder Beleuchtung haben.
Historischer Kontext
Die frühen WWII-Fahrzeuge verwendeten einfache 6 Volt Kraftstoffanzeigen ohne Beleuchtung. Die Armaturenbrettbeleuchtung kam von separaten Lampen im Armaturenbrett selbst. Diese Anzeigen arbeiteten mit einem variablen Widerstand im Tankgeber — mehr Kraftstoff bedeutete niedrigeren Widerstand und damit höheren Anzeigeausschlag.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
