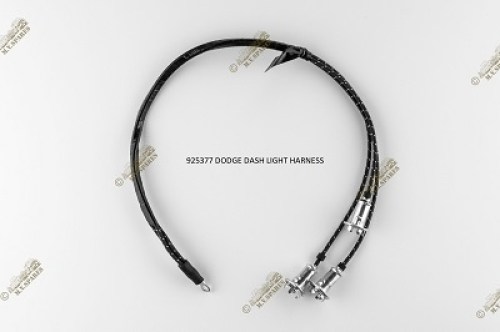

Dodge Armaturenbrett-Beleuchtung Kabelbaum
Dies ist der 3-Draht Dodge Dash Lichtkabelbaum.
Armaturenbrettbeleuchtung Kabelbaum Dodge WC
3-adrige Ausführung
Reproduktion des Armaturenbrettbeleuchtungs-Kabelbaums für Dodge WC ¾ ton Fahrzeuge aus dem Zweiten Weltkrieg. Dieser 3-adrige Kabelbaum verbindet die Instrumententafelbeleuchtung mit dem elektrischen System und ist wesentlich für die Wiederherstellung der Originalbeleuchtung hinter dem Armaturenbrett.
|
Anwendung Dodge WC ¾ ton |
Ausführung 3-adrige Konstruktion |
|
Typ Armaturenbrettbeleuchtung |
Fahrzeuge Weapon Carrier, open/closed cab (siehe Kompatibilität) |
Eigenschaften
- 3-adriger Kabelbaum für Instrumententafel
- Geeignet für 6V Elektriksystem
- Verbindet Armaturenbrettbeleuchtung mit Hauptverkabelung
- Reproduktion nach Originalspezifikationen
- Unerlässlich für vollständige Restaurierung
★ Qualitätsreproduktion zur Wiederherstellung der originalen Armaturenbrettbeleuchtung in WWII Dodge WC Lastwagen.
Anwendung
Geeignet für Dodge WC ¾ ton Weapon Carriers (WC-51, WC-52) und vergleichbare open/closed cab Modelle aus 1942-1945. Passt auf Fahrzeuge mit sowohl frühem push-pull als auch spätem rotary Hauptlichtschalter. NICHT geeignet für Command Cars (WC-56, WC-57) und Carryalls/Ambulances, die eine abweichende Verkabelung verwenden.
Montagehinweise
Verläuft vom junction block an der Spritzwand zur Armaturenbrettbeleuchtung. Bei Montage erst die abgekoppelte Verkabelung mit Multimeter durchmessen zur Verifizierung. Farbcodierung kann von TM-Diagrammen abweichen — Funktion je Draht verifizieren. Achtung: frühe und späte WC-Modelle haben unterschiedliche Verkabelungsrouten für blackout-Beleuchtung.
Kompatibilität
Passt NICHT auf Command Cars (WC-56/57) und Carryalls/Ambulances — diese haben andere Kabelbaum-Konfigurationen. Passt NICHT auf ½ ton WC-Modelle (WC-21 u.a.), die andere Verkabelungsschemas verwenden. Unterschied zwischen early/late Produktion: early Modelle haben separaten push-pull blackout switch mit längeren Drähten, late Modelle haben rotary switch mit integrierter blackout-Bedienung.
Historischer Kontext
Dodge produzierte die WC ¾ ton Serie von 1942 bis 1945 als Standard-Leichtlastwagen für die alliierten Streitkräfte. Das 6V Elektriksystem sorgte für Instrumentenbeleuchtung, blackout-Beleuchtung und Standard-Fahrbeleuchtung für Tag- und Nachtoperationen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
