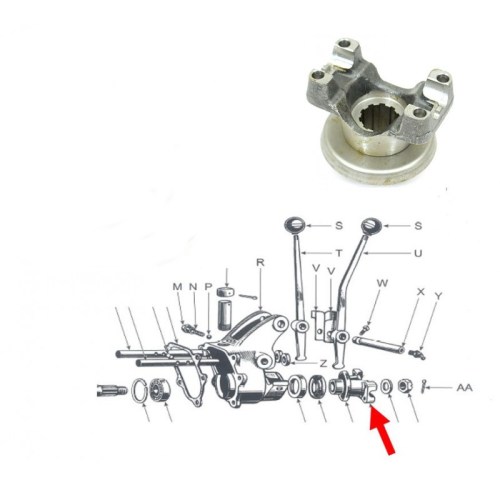

Vorderes Gelenkgabelkopf
WOA1106
Vordere Gelenkgabel Dana 18 Verteilergetriebe
10-spline Ausführung
Gelenkgabel für den vorderen Ausgang des Dana 18 Verteilergetriebes. Die Gelenkgabel verbindet die vordere Kardanwelle mit dem Verteilergetriebe über ein Kreuzgelenk. Wesentliches Bauteil für den Vierradantrieb.
|
Anwendung Vorderer Ausgang Verteilergetriebe |
Verteilergetriebe-Typ Dana 18 |
|
Spline count 10-spline |
U-joint Typ 1310 Serie (3.2" cap-to-cap) |
Eigenschaften
- 10-spline Ausführung für Dana 18 Verteilergetriebe
- Für vorderen Ausgang wo Kardanwelle anschließt
- U-joint Befestigung mit Straps oder Clips
- Geeignet für Standard 1310-Serie Kreuzgelenk
- Robuste Konstruktion für dauerhaften Betrieb
★ Ersatz-Gelenkgabel für den vorderen Ausgang des Dana 18 Verteilergetriebes. Passt auf mehrere klassische Jeep-Modelle aus der Periode 1941-1971.
Anwendung
Die Kategorien nennen Anwendung für CJ-2A, CJ-3A, CJ-3B, M38 und M38A1 Fahrzeuge mit Dana 18 Verteilergetriebe. Das Dana 18 war das Standard-Verteilergetriebe auf diesen Modellen von 1941 bis Anfang der 70er Jahre.
Montagehinweise
Die Gelenkgabel wird auf der vorderen Abtriebswelle des Verteilergetriebes montiert und mit einer Mutter (3/4"-16 oder 3/4"-20 je nach Ausführung) gesichert. Prüfen Sie vor der Montage, ob die Keilzahl (10 splines) mit Ihrer Abtriebswelle übereinstimmt. Ersetzen Sie gleichzeitig Filzring und Wellendichtring, um Leckagen zu vermeiden.
Kompatibilität
Achtung: dies ist speziell die vordere Gelenkgabel. Für den hinteren Ausgang des Dana 18 wird ein anderer Typ benötigt (Companion Flange mit Bremstrommel-Montage). Prüfen Sie, ob Ihr Fahrzeug ein Dana 18 Verteilergetriebe hat — spätere Modelle hatten Dana 20 oder Dana 300. Die 10-spline Ausführung passt zu frühen Dana 18 und Dana 20 Verteilergetrieben.
Historischer Kontext
Das Dana Spicer 18 Verteilergetriebe war das erste Serien-Verteilergetriebe für Vierradantrieb im Willys MB und Ford GPW. Diese robuste Gusseisen-Konstruktion blieb bis Anfang der 70er Jahre bei militärischen und zivilen Jeeps im Einsatz.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : GROUP 09 - PROPELLER SHAFT, GROUP 08 - TRANSFER CASE CJ2A, GROUP 09 - PROPELLER SHAFT CJ2A, GROUP 08 - TRANSFER CASE CJ3A, GROUP 09 - PROPELLER SHAFT CJ3A, GROUP 08 - TRANSFER CASE M38, GROUP 09 - PROPELLER SHAFT M38, GROUP 08 - TRANSFER CASE CJ3B, GROUP 09 - PROPELLER SHAFT CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-5 | 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 |

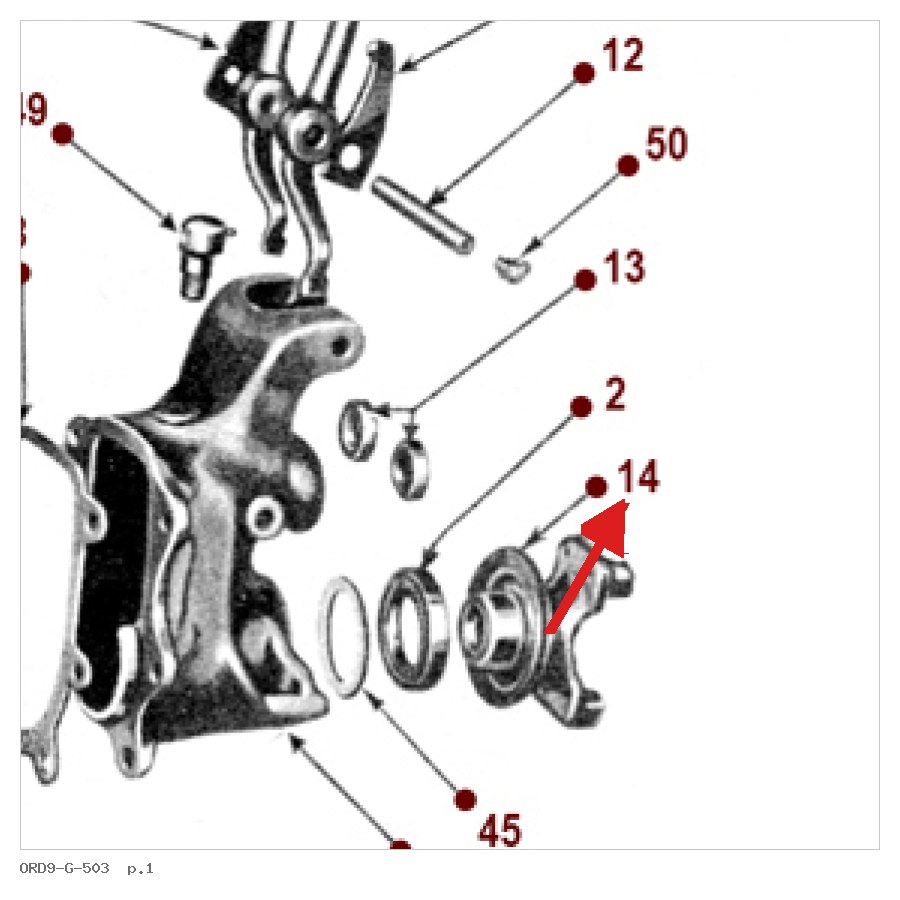

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
