SCHRAUBE U-FEDER VORNE GROSS
WOA574
12.7

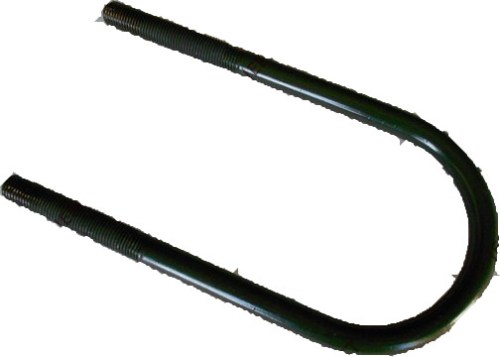

Vorderachse U-Bügel groß
Für Blattfeder Vorderachse
Großer U-Bügel für die Montage der vorderen Blattfeder an der Vorderachse. Diese größere Variante wurde zusammen mit drei kleineren U-Bügeln pro Fahrzeug verwendet. Wesentliches Bauteil für korrekte Federmontage und axiale Fixierung.
|
Material Stahl |
Anwendung Blattfeder Vorderachse |
|
Fahrzeug CJ-3A, M38, CJ-3B |
Konfiguration 1 groß + 3 Standard pro Fahrzeug |
Eigenschaften
- Großer U-Bügel für vordere Blattfederaufhängung
- Befestigt Blattfeder an Vorderachse
- Verwendet auf rechter Seite der Vorderachse
- 1 Stück pro Fahrzeug erforderlich
- Muttern inklusive
★ Reproduktion nach Originalspezifikationen gefertigt für korrekte Passform und Langlebigkeit.
Anwendung
CJ-3A (1949-1953), M38 (1950-1952), CJ-3B (1953-1964). Jedes Fahrzeug benötigt 4 U-Bügel für die Vorderradaufhängung: 1 großer (rechte Seite) und 3 Standard (2 linke Seite, 1 rechte Seite).
Montagehinweise
Befestigt die Blattfeder an der Vorderachse. Achtung: Dieser große U-Bügel wird auf der rechten Seite (Beifahrerseite) der Vorderachse installiert. Mit drei Standard-U-Bügeln für die komplette Vordermontage kombinieren. Über Kreuz mit korrektem Drehmoment anziehen, um Verformung der Federblätter zu vermeiden.
Kompatibilität
Spezifisch für CJ-3A, M38 und CJ-3B. Nicht geeignet für M38A1 (zu kurz für dieses Modell). Passt auf 8-lagige und 9-lagige Blattfedern. Innendurchmesser ca. 2-5/16 Zoll (58-60mm) für Standard-Vorderachse.
Historischer Kontext
Die asymmetrische U-Bügel-Konfiguration (1 groß + 3 Standard) wurde in den zivilen CJ-Modellen der Nachkriegszeit und der militärischen M38-Variante eingeführt und blieb bis zur CJ-3B-Serie in Verwendung.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : SUSPENSION FRONT CJ3A, SUSPENSION FRONT - M38, SUSPENSION FRONT CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
