PLATTE & WELLE U-BÜGEL VORNE RECHTS

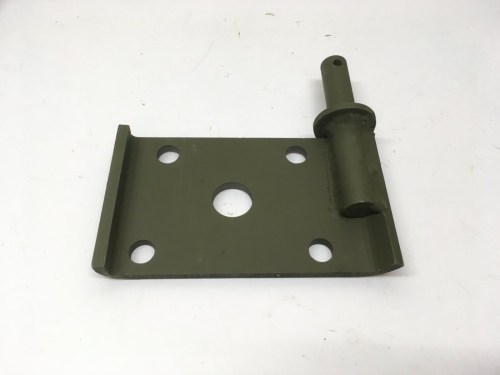

Federplatte mit U-Bügel für vorne rechts
Front right spring plate
Ersatzplatte für die Befestigung der Blattfeder an der Vorderachse, rechte Seite. Diese Platte dient als Basis für die U-Bügel-Konstruktion, die das Blattfederpaket am Achsrohr festklemmt. Wesentliches Bauteil für eine sichere und korrekte Federmontage.
|
Material Stahl, schwarz lackiert |
Position Vorne rechts |
|
Fahrzeug CJ-3A, M38, CJ-3B |
Funktion U-Bügel-Montageplatte |
Eigenschaften
- Direkter Ersatz für originale spring plate
- Für Montage rechte Seite vorne
- Mit Stoßdämpferbefestigung versehen
- Kompatibel mit Dana 25 und Dana 27 Vorderachse
- Schwarze Ausführung
★ Präzisionsbauteil für korrekte Federmontage an CJ-3A, M38 und CJ-3B Modellen.
Anwendung
Passend für: CJ-3A (1949-1953), M38 (1950-1952), CJ-3B (1953-1964). Für rechte Seite Vorderachse, 1 Stück erforderlich. Funktioniert zusammen mit U-Bügeln (1 großer + kleinere U-Bügel je nach Position) zur Befestigung des Blattfederpakets an der Vorderachse.
Montagehinweise
Die spring plate wird unter das Blattfederpaket gelegt und mit U-Bügeln befestigt, die um das Achsrohr laufen. Die Platte verfügt über eine vorgeformte Aussparung für die Stoßdämpferbefestigung. Auf korrekte Seite achten (rechts = Beifahrerseite).
Kompatibilität
Spezifisch für CJ-3A, M38 und CJ-3B mit 2" breiten Blattfedern. Nicht geeignet für M38A1 (verwendet andere U-Bügellänge und Platten-Konfiguration). Auch nicht für MB/GPW oder CJ-2A Modelle ohne Überprüfung der Federkonfiguration.
Historischer Kontext
Die U-Bügel-Konstruktion mit spring plates war Standard bei zivilen CJ-Modellen und der militärischen M38-Variante. Dieses System sorgte für eine robuste, aber einfach zu wartende Aufhängung, die schweren Geländebedingungen standhielt.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : SUSPENSION FRONT CJ3A, SUSPENSION FRONT - M38, SUSPENSION FRONT CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
