Schaltgabel 2. und 3. Gang T84
WO636196
Schaltgabel 2. und 3. Gang T84
Original-Teilenummer 636196 - für Willys MB und Ford GPW

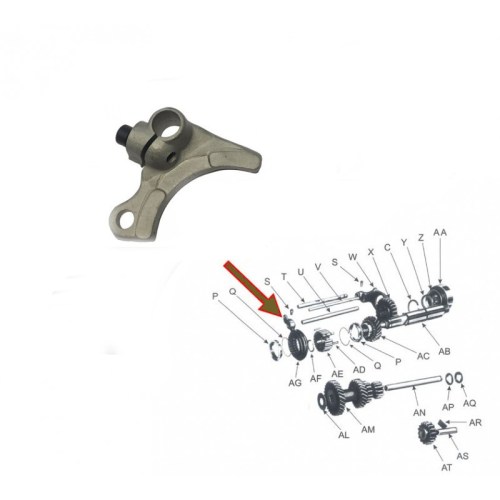

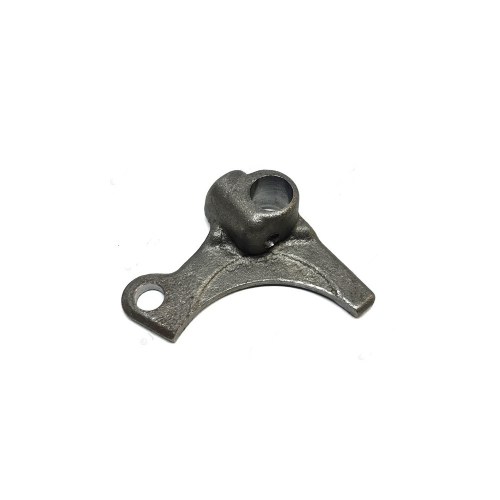

Hochwertige Reproduktion der Schaltgabel für 2. und 3. Gang des T84-Getriebes. Diese Schaltgabel (auch 'high intermediate shift fork' genannt) bewegt den synchronizer sleeve zum Einlegen des 2. und 3. Gangs. Wesentliches Teil bei Getriebeüberholung oder bei Verschleiß nach 70+ Jahren Gebrauch.
Verwendung T84-Getriebe - 2. und 3. Gang | Geeignet für Willys MB (1941-1945), Ford GPW (1941-1945) |
Original-Nr. 636196 (Willys-Overland) | Hersteller Reproduktion |
Eigenschaften
- Bewegt den synchronizer sleeve für 2. und 3. Gang Verriegelt auf shift rail A1155 mit lock screw (636200) Greift in die Nut des synchronizer hub assembly Ersatz bei Verschleiß in der Gabelnut durch jahrelangen Gebrauch Kompatibel mit Standard-T84 shift rails und poppet balls
★ Die 2./3.-Schaltgabel zeigt oft mehr Verschleiß als die 1./Rückwärtsgabel aufgrund der häufigeren Nutzung dieser Gänge. Bei Schaltproblemen (schweres Einlegen in 2. oder 3.) ist eine verschlissene Gabel oft die Ursache. Prüfen Sie die Dicke der Gabel im synchronizer sleeve - Verschleiß verursacht zu viel Spiel.
📖 Aus dem Technical Manual
Montage
- 1. Setzen Sie shift rail A1155 durch beide forks ins Getriebegehäuse ein 2. Richten Sie die Nut des Rails mit der Schaltgabel aus 3. Installieren Sie lock screw (636200) und ziehen Sie fest 4. Prüfen Sie, dass sich die fork frei entlang des Rails bewegt 5. Testen Sie die Bewegung des synchronizer sleeve mit installiertem poppet ball
Spezifikationen
- Material: geschmiedeter Stahl Verriegelung: über set screw in shift rail-Nut Arbeitet zusammen mit: synchronizer assembly, shift rail A1155, poppet ball & spring Referenz: TM 9-1803B Abschnitt 8, Abbildung 8 und 17
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
