Scheibe Vorgelegewelle Getriebe T-84
WO635812

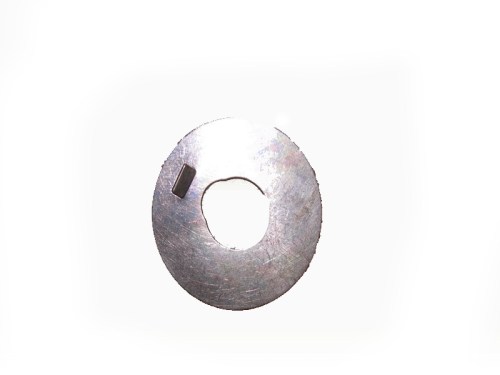

Druckscheibe Cluster Countershaft T-84 Getriebe
Thrust washer für Cluster-Zahnradwelle – Originalnummer 635812
Präzisions-Druckscheibe (thrust washer) für die Cluster Countershaft des T-84 Getriebes. Wesentliches Bauteil für das korrekte Axialspiel der Cluster-Zahnradwelle. Geeignet für Willys MB, Ford GPW und M201 mit T-84 Getriebe.
Anwendung T-84 Getriebe Cluster Countershaft | Fahrzeug Willys MB / Ford GPW / M201 |
Originalnummer 635812 (WO/GPW) | Material Stahl (vorne) oder Bronze (hinten) |
Eigenschaften
- Thrust washer zur axialen Positionierung des Cluster Gear Verhindert Verschleiß am Getriebegehäuse und Zahnrad Kritisches Bauteil für korrekten Getriebeaufbau In verschiedenen Stärken für korrekte Endplay-Einstellung erhältlich Bestandteil des kompletten T-84 Rebuild Kit
★ Beim Austausch der Thrust Washers ist die korrekte Abmessung entscheidend. Das Axialspiel (Endplay) des Cluster Gear muss innerhalb der Spezifikation liegen, um vorzeitigen Verschleiß zu vermeiden. Prüfen Sie bei der Revision immer Dicke und Zustand aller Thrust Washers.
📖 Aus dem Technical Manual
Spezifikationen
- Countershaft end play: 0.004-0.016 inch (Herstellertoleranz) Wear limit: 0.016 inch Thrust washer Dicke variiert: vorne ~0.030-0.032 inch, hinten (Stahl) ~0.056-0.066 inch, hinten (Bronze) ~0.054-0.063 inch
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
