Sicherungsschraube Schaltgabel T84
WO636200

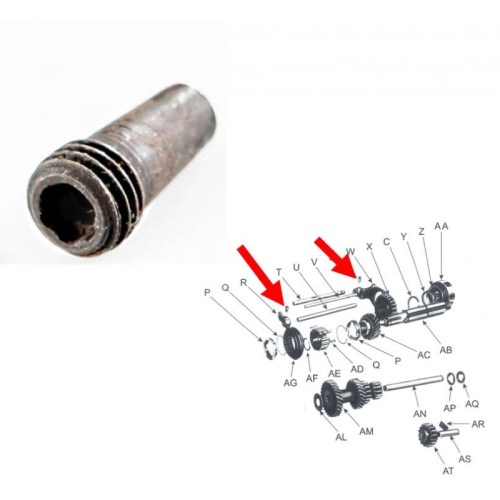

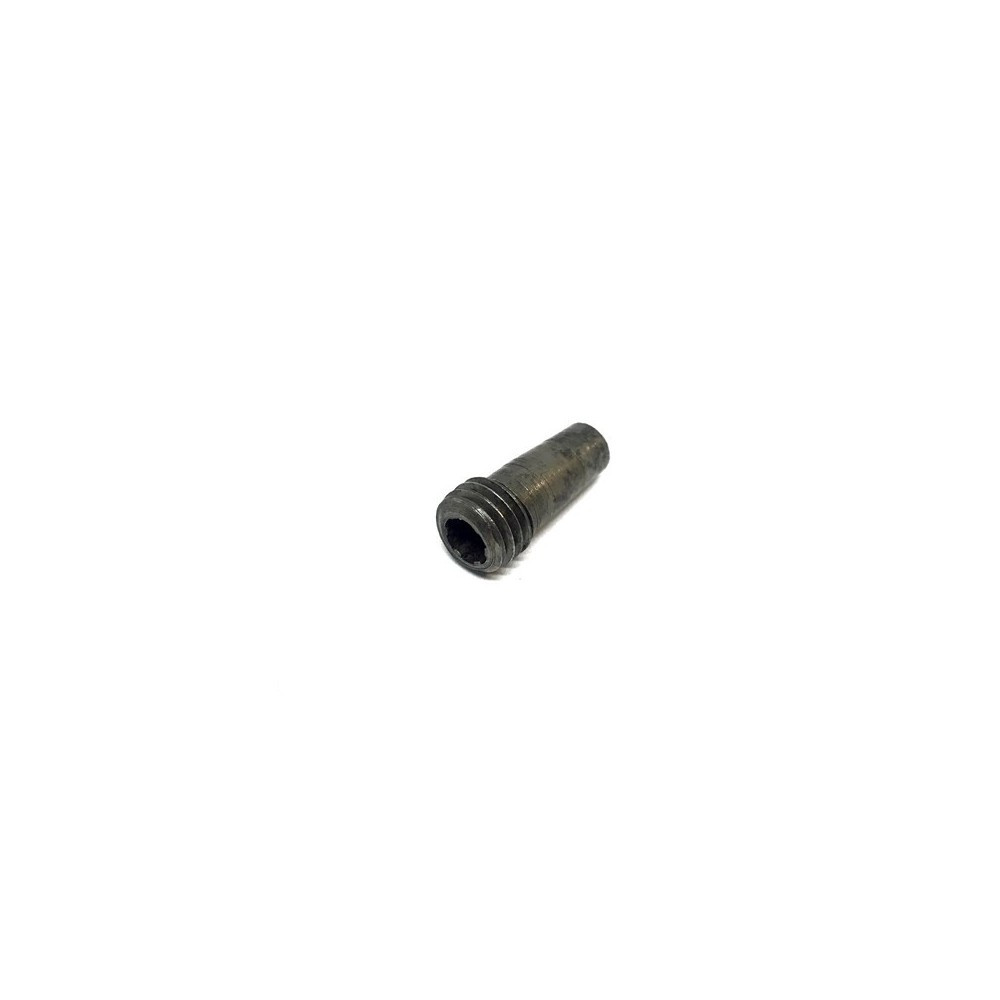

Stellschraube mit Sicherung für Schaltgabel T84
Lock screw nach Originalspezifikation für Warner T84 Getriebe
Sicherungsschraube zur Befestigung der Schaltgabel an der shifter shaft im T84 Getriebe. Diese set screw hält die shift fork in der korrekten Position auf der Schaltwelle und verhindert, dass diese während des Schaltvorgangs verrutschen kann. Unverzichtbares Teil bei jeder T84 Revision.
Anwendung T84 Getriebe shift fork | Fahrzeug Willys MB / Ford GPW (1941-1945) |
Benötigte Anzahl 2 Stück pro Fahrzeug | Typ Lock screw mit Sicherungsfunktion |
Eigenschaften
- Befestigt Schaltgabel an der shifter shaft Verhindert Verrutschen der fork während des Schaltvorgangs Verwendet für sowohl 1st/Reverse als auch 2nd/3rd fork Originalspezifikation für Warner T84J Unerlässlich bei Getriebe-Revision
★ Pro Fahrzeug werden 2 Stück benötigt: eines für die 1st/Reverse fork und eines für die 2nd/3rd fork. Prüfen Sie bei der Revision immer das Gewinde in der shift shaft auf Beschädigungen.
📖 Aus dem Technical Manual
Montage
- 1. Schieben Sie die shifter shaft etwa zur Hälfte in das Getriebegehäuse 2. Positionieren Sie die shift fork korrekt auf dem Zahnrad 3. Richten Sie die Nut der shaft mit der shift fork aus 4. Installieren Sie die lock screw und ziehen Sie diese fest an 5. Überprüfen Sie, dass die fork nicht auf der shaft verrutscht
Spezifikationen
- Getriebe: Warner T84J (3-speed synchronous mesh) Shift forks: 2 Stück (Low/Reverse + 2nd/3rd) Position: Shifter shaft Nut an fork Position Referenz: TM 9-1803B Abschnitt 6 (Transmission Disassembly)
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : BOLTS 08 TRANS/TRANSF
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
