Feder für Schalthebelstütze Getriebe
WO392328

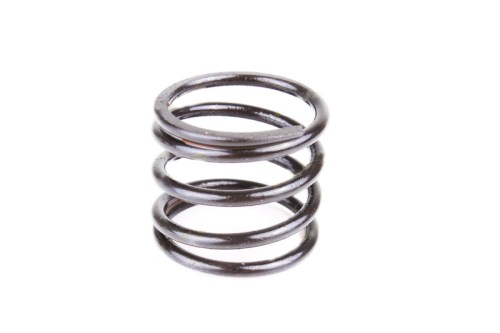

Stützfeder für Schalthebel T-84 Getriebe
Teil 392328 für Willys MB, Ford GPW und M201

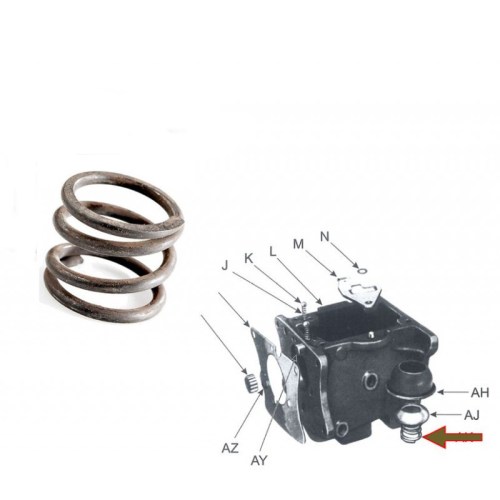

Stützfeder in Originalspezifikation, die den Schalthebel im T-84 Getriebe unterstützt. Diese Feder befindet sich unter der Abdeckkappe des Schaltknüppelgehäuses und sorgt für die richtige Spannung und geschmeidige Funktion der Schaltmechanik. Wesentliches Teil bei Restaurierung oder Überholung des Getriebes.
Anwendung T-84 Getriebe (3-speed) | Geeignet für Willys MB (1941-1945), Ford GPW (1941-1945), M201 |
Originalnummer 392328 | Anzahl pro Fahrzeug 1 Stück erforderlich |
Eigenschaften
- Stützfeder für Schalthebel (shift lever cane support) Montiert unter housing cap (A1379) in der Schalthebel-Baugruppe Ersatzteil in Originalspezifikation für T-84 Getriebe Kompatibel mit Willys MB, Ford GPW und M201 Fahrzeugen Kritisches Bauteil für geschmeidige Schaltfunktion und korrekte Unterstützung Erforderlich bei Überholung oder Restaurierung der Getriebeschaltmechanik
★ Bei Montage zusammen mit washer 635863 und housing cap A1379 gemäß TM 9-1803B Verfahren. Prüfen Sie bei Überholung immer den Zustand der Feder: ersetzen wenn gebrochen, verbogen oder geschwächt.
📖 Aus dem Technical Manual
Montage
- 1. Entfernen Sie housing cap (A1379) 2. Prüfen Sie support spring (392328): ersetzen wenn gebrochen oder verbogen 3. Setzen Sie spring washer (635863) auf Drehpunkt 4. Montieren Sie neue support spring 5. Setzen Sie housing cap wieder ein und befestigen gemäß TM 9-1803B
Spezifikationen
- Position: Gearshift control housing, unter housing cap Teil von: Gearshift lever assembly (0706A) Zusammenarbeit mit: Housing cap A1379, washer 635863, shift lever cane A1380 Referenz: TM 9-1803B Power Train Abschnitt, SNL G-503 Gruppe 0706A
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
