Federscheibe Schaltplatte T84
WO635839
Federscheibe – Schaltplatte T84 Getriebe

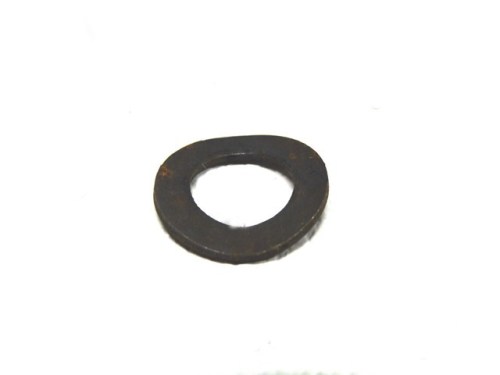

Wellscheibe (wave washer) für Drehzapfen oberes Getriebegehäuse
Federscheibe nach Originalspezifikation (wave washer) für die Schaltplatte des T84 Getriebes. Dieser Federring wird auf den Drehzapfen der Schaltplatte montiert und verhindert Klappern beim Schalten. Wesentliches Teil bei Getriebeüberholung für Willys MB, Ford GPW und verwandte Fahrzeuge mit T84 top-shifter Getriebe.
Verwendung T84 Getriebe Schaltplatte | Fahrzeug Willys MB / Ford GPW 1941-1945 |
Originalnummer WO-635839 | Anzahl pro Fahrzeug 1 Stück |
Eigenschaften
- Wellscheibe (wave washer) für Schaltplatten-Drehzapfen WO-635839 Original Willys-Overland Spezifikation Verhindert Klappern der Schaltplatte beim Schalten Wesentlich bei Überholung T84 Getriebe Geeignet für Willys MB, Ford GPW, M38, M201 mit T84

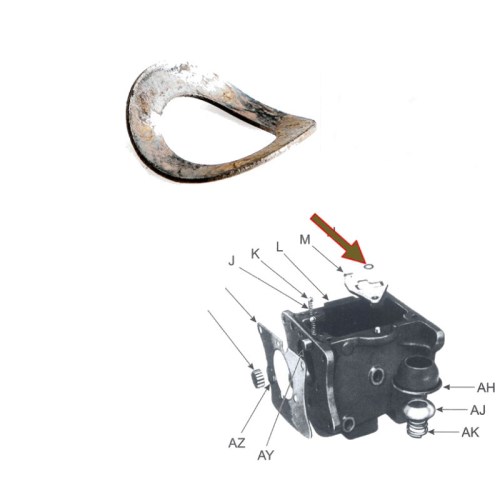

★ Diese Federscheibe wird oben auf der Schaltplatte auf den Drehzapfen gemäß TM 9-1803B Spezifikationen montiert. Durch die Federwirkung wird die Schaltplatte unter Spannung gegen das gusseiserne Nockenprofil im oberen Getriebegehäuse gehalten, wodurch Klappern und unnötiger Verschleiß verhindert werden.
📖 Aus dem Technical Manual
Montage
- 1. Getriebe in Neutralstellung bringen 2. Schaltplatte (shift plate) auf Drehzapfen und auf die shifter shafts legen 3. Spring washer auf den Drehzapfen oben auf die Schaltplatte legen 4. Neue gearshift housing Dichtung auf das Gehäuse legen 5. Housing mit vier lock washers und cap screws montieren
Spezifikationen
- Montageposition: oben auf Schaltplatte auf Drehzapfen Funktion: Anti-Klapper-Federung für Schaltplatte Anzahl pro Getriebe: 1 Stück Referenz: TM 9-1803B, Absatz 8h, Abbildung 17
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
